Dry Cryogenic Couplings

LNG-BUNKERUNG

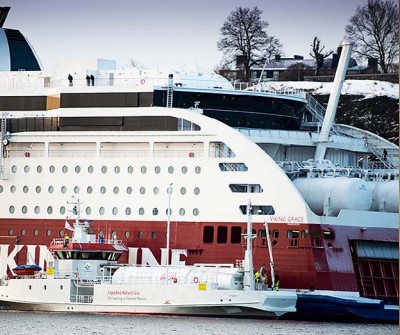

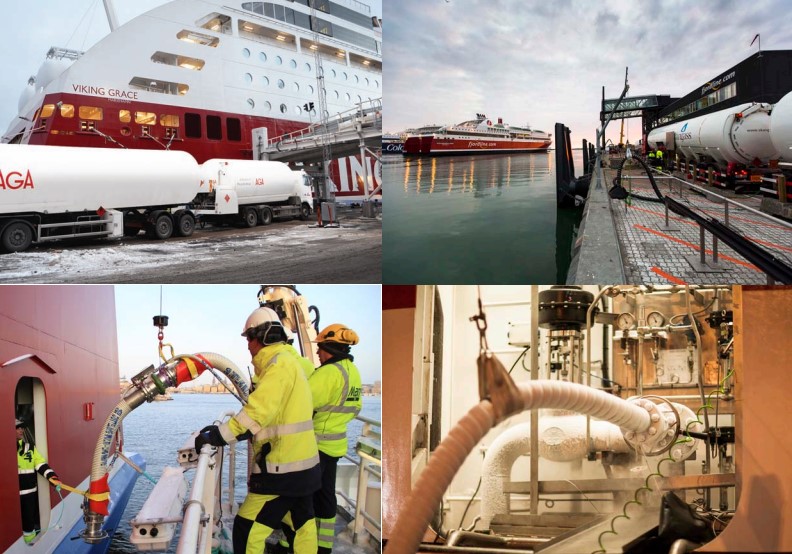

Die Viking Grace, die weltweit erste große Passagierfähre mit LNG-Motorenantrieb, wird mit Mann Tek Dry Cryogenic Couplings (DCCouplings) sicher, schnell und einfach betankt.

Mann Tek hat eine neue Ära kryogener Kupplungen entwickelt

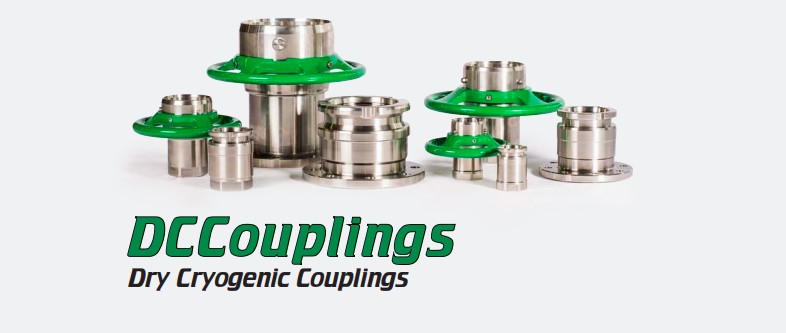

Trockene kryogene Kupplungen (DC-Kupplungen) und kryogene Abreißkupplungen (CB-Kupplungen) sind für den Einsatz konzipiert, bei dem es vorteilhaft ist, Schläuche und Rohre unter Druck schnell und ohne Verschütten und zusätzliche Werkzeuge zu verbinden und zu trennen.

Trockene Kryogenkupplungen und Kryogen-Abreißkupplungen sind in erster Linie für die Verwendung tiefkalt verflüssigter Gase wie LNG (-163ºC) und Stickstoff (-196ºC) konzipiert, bei denen Sicherheit und Zuverlässigkeit von größter Bedeutung sind.

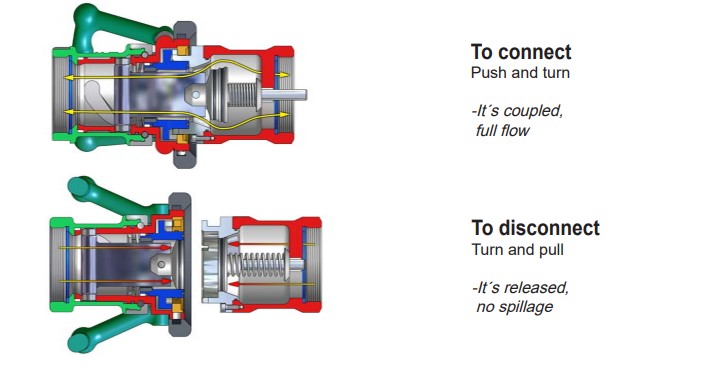

Die trockene kryogene Kupplung besteht aus einer „Tank“-Einheit, einer Art Rückschlagventil und einer „Schlauch“-Einheit mit einem Ventil, das durch eine interne Nockenkurve gesteuert wird, um beide Ventile gleichzeitig zu öffnen. Die Bedienung erfolgt in einem einzigen Schritt mit einer einfachen Drehbewegung nach vorne, um die Kupplungen einzukuppeln und den Strömungsweg zu öffnen. Eine Premiere Durch Drücken und Drehen des Schlauchs wird die Tankeinheit eingerastet, wodurch die beiden Einheiten miteinander verriegelt und abgedichtet werden. Eine weitere Drehung öffnet die inneren Ventile und ermöglicht Voller Durchfluss bei minimalem Druckabfall ist möglich. Ein Selektivitätssystem (Code) ermöglicht den Einsatz des Systems für eine breite Palette tiefkalter Flüssiggase ohne Ausfallrisiko aufgrund "menschliches Versagen".

Anwendungen

• Containerlossing
  • Brandstofbunkering
  • Laden/lossen van tankwagens, tankwagons,
  bunkering en tankschepen
  • Damprecuperatieleidingen

Vorteile

• Einfache Handhabung
  Drücken und drehen – freier Fluss.
  Drehen und ziehen – zu.
  • Sicher
  Das Ventil kann erst geöffnet werden, wenn
  Gerät ist gekoppelt und schließt automatisch
  beim Trennen der Verbindung.
  • Umweltfreundlich
  Kein versehentliches Verschütten.
  • Zuverlässigkeit
  Kein Verlust oder Verschütten von Flüssigkeiten beim
  Verbindung oder Festplatte

Technische Informationen

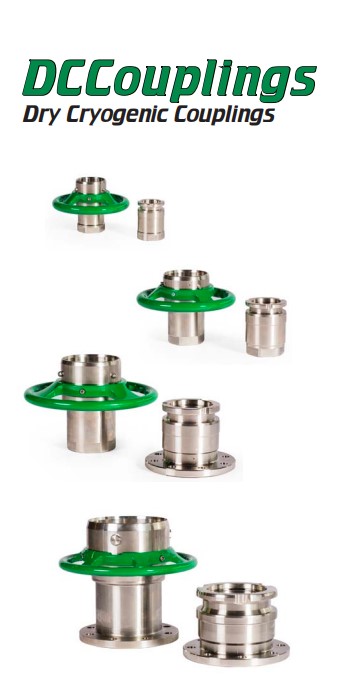

Größen
1" (DN25) bis 6" (DN150)
Arbeitsdruck
MWP 25 bar – 1" (DN25) bis 4" (DN100)
MWP 16 bar – 6" (DN150)
mit einem Sicherheitsfaktor von 5
Arbeitstemperatur
Niedrigste Arbeitstemperatur beträgt -200 °C
Materialien
Edelstahl.
Anschlüsse
Interner NPT, Flansch EN und ANSI.
Weitere auf Anfrage.

Über Mann Tek

Mann Teknik AB ist ein schwedisches Unternehmen mit Sitz in Mariestad, Schweden. Mann Teknik AB entwickelt, fertigt und verkauft Produkte für die sichere und umweltfreundliche Handhabung aggressiver Flüssigkeiten für die chemische und petrochemische Industrie.

Das Hauptprodukt sind Trockenkupplungen (DDCouplings®) für die leckagefreie Handhabung von Flüssigkeiten. Der Vertrieb der Produkte erfolgt in über 30 Ländern über unabhängige Vertreter.
vermarkteten Ländern.

Unternehmenszulassungen

Mann Teknik AB ist ISO9001:2008 zertifiziert. Die Produkte sind CE-zertifiziert. Die Hauptprodukte sind gemäß PED, der europäischen Druckgeräterichtlinie, und ATEX, der europäischen Richtlinie für Geräte zur Verwendung in explosionsgefährdeten Bereichen, zertifiziert.

Die Produkte werden gemäß mehreren wichtigen Standards hergestellt, wie zum Beispiel NATO STANAG 3756
