Die Dry Break Kupplung von MannTek ist ein unverzichtbares Werkzeug für die sichere und leckfreie Übertragung von Flüssigkeiten und Gasen. Diese Dry Disconnect Kupplung wurde entwickelt, um ein Austreten von Flüssigkeiten beim Entkuppeln zu verhindern. Mit der Dry-Break Kupplung genießen Sie eine saubere Arbeitsumgebung und reduzieren das Risiko von Leckagen. Dies spart Kosten und minimiert die Notwendigkeit für Reinigungsarbeiten – eine perfekte Lösung für verschiedene Industrien.

Was ist eine Dry Break Kupplung?

Eine Dry Break Kupplung ist eine spezielle Kupplung, die automatisch abschließt, sobald sie entkuppelt wird. Dieses ausgeklügelte System verhindert den ungewollten Austritt von Flüssigkeiten oder Gasen und stellt sicher, dass keine gefährlichen Stoffe freigesetzt werden. Die Dry Disconnect Kupplungen von MannTek entsprechen höchsten Sicherheitsstandards und sind eine ausgezeichnete Wahl für Unternehmen in der Chemieindustrie, der Öl- und Gasbranche sowie der Lebensmittelverarbeitung.

Vorteile der MannTek Dry Break Kupplung

Eine Dry Break Kupplung bietet zahlreiche Vorteile. Zum einen sorgt sie dafür, dass beim Entkuppeln keine Flüssigkeit austritt, was eine saubere und sichere Umgebung schafft. Dies ist besonders wichtig in Bereichen mit hohen Sicherheitsanforderungen, wie in der chemischen Industrie. Die Dry Disconnect Kupplung von MannTek minimiert das Risiko von Umweltverschmutzung und schützt die Mitarbeiter vor gefährlichen Stoffen. Außerdem sind diese Kupplungen äußerst robust und langlebig, da sie aus hochwertigen Materialien gefertigt sind, die auch anspruchsvollen Bedingungen standhalten.

Sicherheit und Zuverlässigkeit

Sicherheit hat oberste Priorität, insbesondere in sensiblen Bereichen wie der Chemie- und Ölindustrie. Die Dry Break Kupplung von MannTek bietet zuverlässigen Schutz und verhindert das unkontrollierte Austreten von Flüssigkeiten und Gasen. Durch die automatische Absperrfunktion sorgt die Dry Disconnect Kupplung für eine sichere Umgebung und reduziert das Risiko von Leckagen und Verschüttungen.

Typische Anwendungen in der Industrie

Die Dry Break Kupplung von MannTek findet breite Anwendung in verschiedenen Industriezweigen. In der Chemieindustrie wird sie häufig eingesetzt, um gefährliche Flüssigkeiten sicher zu transportieren. In der Öl- und Gasbranche ermöglicht die Dry Disconnect Kupplung ein sicheres Befüllen und Entleeren von Tanks und Leitungen. Auch in der Lebensmittelindustrie werden Dry Break Kupplungen verwendet, um Verunreinigungen zu vermeiden und strenge Hygienestandards einzuhalten.

Warum MannTek Dry Break Kupplungen bei NexaParts kaufen?

Bei NexaParts bieten wir ein umfassendes Sortiment an MannTek Dry Break Kupplungen, die höchsten Qualitäts- und Sicherheitsstandards gerecht werden. Unsere erfahrenen Mitarbeiter stehen Ihnen beratend zur Seite, um die passende Dry Disconnect Kupplung für Ihre spezifischen Anforderungen zu finden. Mit einer großen Auswahl an Materialien und Größen können Sie sicher sein, die richtige Lösung für Ihre Industrie zu finden. Bestellen Sie jetzt und profitieren Sie von einer sicheren und effizienten Flüssigkeitsübertragung mit einer Dry-Break Kupplung von MannTek.

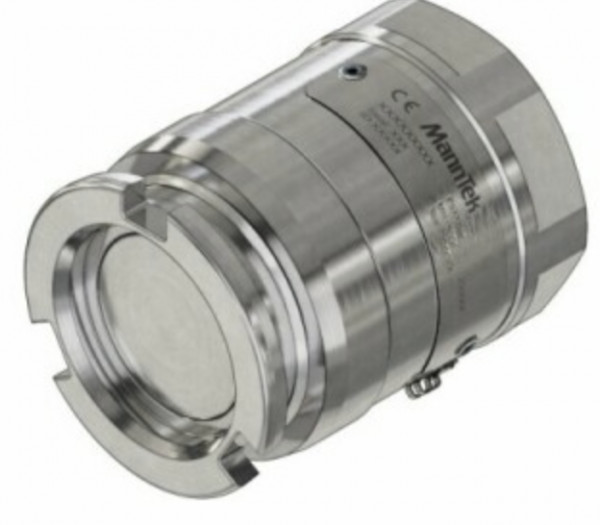

1" (Ø 56 mm) Tank Unit (Adapter) – InnenGewinde

Aansluiting 1)
Inch/DN
Body Material 2) Dichtung Gewicht ≈ Mann Tek Code Nr.
Manntek Dry Break koppeling
O-Ring 3) Flat Dichtung kg lbs
F ½" BSP Aluminium Standard:
FPM/FKM
(Viton®)
Other on request.
PUR
(Polyurethane)
0,3 0,7 T1133A1101B
F ¾" BSP T101A1101B
F 1" BSP T103A1101B
F 1¼" BSP T105A1101B
F M 54 x 1,5 T1138A1101B
F ½" NPT T1132A1101
F ¾" NPT T102A1101
F 1" NPT T104A1101
F 1¼" NPT T106A1101
F ½" BSP Messing PUR
(Polyurethane)
0,7 1,5 T1133A2201B
F ¾" BSP T101A2201B
F 1" BSP T103A2201B
F 1¼" BSP T105A2201B
F M 54 x 1,5 T1138A2201B
F ½" NPT T1132A2201
F ¾" NPT T102A2201
F 1" NPT T104A2201
F 1¼" NPT T106A2201
F ½" BSP Edelstahl PTFE
(Teflon®)
0,7 1,5 T1133A4401B
F ¾" BSP T101A4401A
F 1" BSP T103A4401A
F 1¼" BSP T105A4401A
F M 54 x 1,5 T1138A4401A
F ½" NPT T1132A4401
F ¾" NPT T102A4401
F 1" NPT T104A4401
F 1¼" NPT T106A4401
F ¾" BSP Titan PTFE
(Teflon®)
0,4 0,9 T101A6601A
F 1" BSP T103A6601A
F 1¼" BSP T105A6601A
F ¾" NPT T102A6601
F 1" NPT T104A6601
F 1¼" NPT T106A6601
F ¾" BSP Hastelloy PTFE
(Teflon®)
0,8 1,8 T101A7701A
F 1" BSP T103A7701A
F 1¼" BSP T105A7701A
F ¾" NPT T102A7701
F 1" NPT T104A7701
F 1¼" NPT T106A7701
F ¾" BSP PEEK PTFE
(Teflon®)
0,1 0,2 T101A9901A
F 1" BSP T103A9901A
F 1¼" BSP T105A9901A
F ¾" NPT T102A9901
F 1" NPT T104A9901
F 1¼" NPT T106A9901

1" (Ø 56 mm) Tank Unit (Adapter)  – Außengewinde

Aansluiting 1)
Inch/DN
Body Material 2) Dichtung 3) Gewicht ≈ Mann Tek Code Nr.
Manntek Dry Break koppeling
O-Ring kg lbs
M ¾" BSP         T169A1101
M ¾" NPT Aluminium   T170A1101
M 1" BSP T171A1101
M 1" NPT   Standard: T172A1101
M ¾" BSP       T169A1101
  FPM/FKM
M ¾" NPT T170A1101
Messing (Viton®)
M 1" BSP T171A1101
  Other on
M 1" NPT T172A1101
  request.
M ¾" BSP       T169A4401
M ¾" NPT Edelstahl   T170A4401
M 1" BSP T171A4401
M 1" NPT     T172A4401
1)   M = Aussengewinde, BSP = EN ISO 228, NPT = ANSI B1.20.1
2)   Material: Al = Aluminium, Br = Brass, SS = Stainless Steel,
3)  Standard Afdichting FPM/FKM. Alternative materials, e. g. EPDM, Chemraz®, Kalrez®, NBR or HNBR on request.

1" (Ø 56 mm) Tank Unit (Adapter) – Flanschverbindung

Flange 1) Body Material 2) Dichtung3) Gewicht ≈ Mann Tek Code Nr.
MannTek Dry Disconnect Koppeling
O-Ring kg lbs
undrilled         T118A1101
DN 25 PN 10 / 16 Type A         T123A1101
DN 25 PN 25 / 40 Type A Aluminium   1,1 2,4 T124A1101
1" ASA 150         T151A1101
1" ASA 300         T152A1101
undrilled       T118A2201
DN 25 PN 10 / 16 Type B         T123A2201
DN 25 PN 25 / 40 Type B Messing   1,6 3,5 T124A2201
1" ASA 150         T151A2201
1" ASA 300         T152A2201
undrilled   1,5 3,3 T118A4401
DN 25 PN 10 / 16 Type B     T123A4401
DN 25 PN 25 / 40 Type B Edelstahl Standard: T124A4401
  FPM/FKM
1" ASA 150 T151A4401
  (Viton®)
1" ASA 300 T152A4401
undrilled   Other on     T118A6601
DN 25 PN 10 / 16 Type B T123A6601
  request.
DN 25 PN 25 / 40 Type B Titan   0,8 1,8 T124A6601
1" ASA 150         T151A6601
1" ASA 300         T152A6601
DN 25 PN 10 / 16 Type B       T123A7701
DN 25 PN 25 / 40 Type B Hastelloy   1,7 3,8 T124A7701
1" ASA 150 T151A7701
1" ASA 300         T152A7701
undrilled       T118A9901
DN 25 PN 10 / 16 Type B         T123A9901
DN 25 PN 25 / 40 Type B PEEK   0,2 0,4 T124A9901
1" ASA 150         T151A9901
1" ASA 300         T152A9901
1)   PN 10 / 16 / 25 / 40 = EN 1092 (types see page 44), ANSI B16.5.
2)   Material: Al = Aluminium, Br = Brass, SS = Stainless Steel
3)   Standard Afdichting FPM/FKM. Alternative materials, e. g. EPDM, Chemraz®, Kalrez®, NBR or HNBR on request.
Viton®  is a registred trademark of DuPont, DuPont Elastomers.

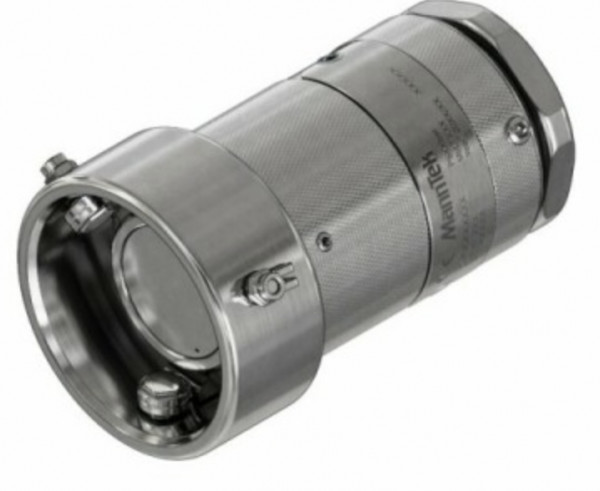

1" (Ø 56 mm) Schlauch Unit (Coupler) –  Innengewinde

Aansluiting1)
Inch/DN
Body Material 2) Dichtung Gewicht ≈ Mann Tek Code Nr.
Manntek Dry Break koppeling
O-Ring 3) Thread Dichtung kg lbs
F ½" BSP Aluminium Standard:
FPM/FKM
(Viton®)
Other on request.
PUR
(Polyurethane)
0,5 1,1 S1133A1101B
F ¾" BSP S101A1101B
F 1" BSP S103A1101B
F 1¼" BSP S105A1101B
F M 54 x 1,5 S1138A1101B
F ½" NPT S1132A1101
F ¾" NPT S102A1101
F 1" NPT S104A1101
F 1¼" NPT S106A1101
F ½" BSP Messing PUR
(Polyurethane)
1,4 3,1 S1133A2201B
F ¾" BSP S101A2201B
F 1" BSP S103A2201B
F 1¼" BSP S105A2201B
F M 54 x 1,5 S1138A2201B
F ½" NPT S1132A2201
F ¾" NPT S102A2201
F 1" NPT S104A2201
F 1¼" NPT S106A2201
F ½" BSP Edelstahl PTFE
(Teflon®)
1,3 2,9 S1133A4401A
F ¾" BSP S101A4401A
F 1" BSP S103A4401A
F 1¼" BSP S105A4401A
F M 54 x 1,5 S1138A4401A
F ½" NPT S1132A4401
F ¾" NPT S102A4401
F 1" NPT S104A4401
F 1¼" NPT S106A4401
F ¾" BSP Titan PTFE
(Teflon®)
0,7 1,5 S101A6601A
F 1" BSP S103A6601A
F 1¼" BSP S105A6601A
F ¾" NPT S102A6601
F 1" NPT S104A6601
F 1¼" NPT S106A6601
F ¾" BSP Hastelloy PTFE
(Teflon®)
1,5 3,3 S101A7701A
F 1" BSP S103A7701A
F 1¼" BSP S105A7701A
F ¾" NPT S102A7701
F 1" NPT S104A7701
F 1¼" NPT S106A7701
F ¾" BSP PEEK PTFE
(Teflon®)
0,3 0,7 S101A9901A
F 1" BSP S103A9901A
F 1¼" BSP S105A9901A
F ¾" NPT S102A9901
F 1" NPT S104A9901
F 1¼" NPT S106A9901

1" (Ø 56 mm)  Schlauch Unit (Coupler) – Außengewinde

Aansluiting1)
Inch/DN
Body Material 2) Dichtung3) Gewicht ≈ Mann Tek Code Nr. MannTek Dry Disconnect Koppeling
O-Ring kg lbs
M ¾" BSP         S169A1101
M ¾" NPT Aluminium   S170A1101
M 1" BSP S171A1101
M 1" NPT   Standard: S172A1101
M ¾" BSP       S169A1101
  FPM/FKM
M ¾" NPT S170A1101
Messing (Viton®)
M 1" BSP S171A1101
  Other on
M 1" NPT S172A1101
  request.
M ¾" BSP       S169A4401
M ¾" NPT Edelstahl       S170A4401
M 1" BSP     S171A4401
M 1" NPT     1,4 3,0 S172A4401

1" (Ø 56 mm) Coupler – Flanschverbindung

Flange 1) Body Material 2) Dichtung3) Gewicht ≈ Mann Tek Code Nr. Manntek Dry Break koppeling

O-Ring kg lbs
undrilled Aluminium Standard:
FPM/FKM
(Viton®)
Other on request.
1,1 2,4 S118A1101
DN 25 PN 10 / 16 Type A S123A1101
DN 25 PN 25 / 40 Type A S124A1101
¾" ASA 150 S149A1101
1" ASA 150 S151A1101
1" ASA 300 S152A1101
DN 25 DIN 11864 S1151A1101
undrilled Messing 1,6 3,5 S118A2201
DN 25 PN 10 / 16 Type B S123A2201
DN 25 PN 25 / 40 Type B S124A2201
¾" ASA 150 S149A2201
1" ASA 150 S151A2201
1" ASA 300 S152A2201
undrilled Edelstahl 2,2 4,9 S118A4401
DN 25 PN 10 / 16 Type B S123A4401
DN 25 PN 25 / 40 Type B S124A4401
¾" ASA 150 S149A4401
1" ASA 150 S151A4401
1" ASA 300 S152A4401
undrilled Titan 1,2 2,7 S118A6601
DN 25 PN 10 / 16 Type B S123A6601
DN 25 PN 25 / 40 Type B S124A6601
1" ASA 150 S151A6601
1" ASA 300 S152A6601
DN 25 PN 10 / 16 Type B Hastelloy 2,5 5,5 S123A7701
DN 25 PN 25 / 40 Type B S124A7701
1" ASA 150 S151A7701
1" ASA 300 S152A7701
undrilled PEEK 0,5 1,1 S118A9901
DN 25 PN 10 / 16 Type B S123A9901
DN 25 PN 25 / 40 Type B S124A9901
1" ASA  150 S151A9901
1" ASA  300 S152A9901



2" (Ø 70 mm) Tank Unit (Adapter) – Innengewinde

According to
NATO STANAG 3756
Aansluiting1)
Inch/DN
Body Material 2) Dichtung Gewicht ≈ Mann Tek Code Nr.
MannTek Dry Disconnect Koppeling
O-Ring 3) Thread Dichtung kg lbs
F 1½" BSP Aluminium Standard:
FPM/FKM
(Viton®)
Other on request.
PUR
(Polyurethane)
0,4 0,8 T207A1101B
F 2" BSP T210A1101B
F S60x6 T2108A1101B
F W2" - 7 T2112A1101B
F 1½" NPT 0,4 0,8 T208A1101
F 2" NPT T211A1101
F 1½" BSP Messing PUR
(Polyurethane)
1,2 2,7 T207A2201B
F 2" BSP 1,1 2,4 T210A2201B
F S 60 x 6 1,0 2,2 T2108A2201B
F W2" - 7 1,0 0,9 T2112A2201B
F 1½" NPT 0,4 0,9 T208A2201
F 2" NPT 1,1 2,4 T211A2201
F 1½" BSP Edelstahl PTFE
(Teflon®)
1,1 2,4 T207A4401A
F 2" BSP 1,0 2,2 T210A4401A
F S60 x 6 1,0 2,2 T2108A4401A
F 1½" NPT 1,2 2,7 T208A4401
F 2" NPT 1,1 2,4 T211A4401
F 1½" BSP Titan PTFE
(Teflon®)
    T207A6601A
F 2" BSP 0,6 1,3 T210A6601A
F 1½" NPT     T208A6601
F 2" NPT 0,6 1,3 T211A6601
F 1½" BSP Hastelloy PTFE
(Teflon®)
    T207A7701A
F 2" BSP     T210A7701A
F 1½" NPT     T208A7701
F 2" NPT     T211A7701
F 1½" BSP PEEK PTFE
(Teflon®)
    T207A9901A
F 2" BSP 0,3 0,6 T210A9901A
F 1½" NPT     T208A9901
F 2" NPT 0,3 0,6 T211A9901
1)   F = InnenGewinde, BSP = EN ISO 228, NPT = ANSI B1.20.1, S60 x 6 = thread for IBC, W 2" heating oil Aansluiting Sweden
2)   Material: Al = Aluminium, Br = Brass, SS = Stainless Steel
3)   Standard Afdichting FPM/FKM. Alternative materials, e. g. EPDM, Chemraz®, Kalrez®, NBR or HNBR on request.

2" (Ø 70 mm) Tank Unit (Adapter) – Außengewinde

According to
NATO STANAG 3756
Flange 1) Body Material 2) Dichtung3) Gewicht ≈ Mann Tek Code Nr.
Manntek Dry Break koppeling
O-Ring kg lbs
M 2" BSP     1,0 2,2 T278A1101
M 2" NPT Aluminium Standard:     T279A1101
M W2" - 7     T2123A1101
  FPM/FKM
M 2" BSP       T278A2201
Messing (Viton®)
M 2" NPT     T279A2201
  Other on
M W2" - 7     T2123A2201
  request.
M 2" BSP Edelstahl 1,0 2,2 T278A4401
M 2" NPT   1,1 2,4 T279A4401

2" (Ø 70 mm) Tank Unit (Adapter) – Flanschverbindung



Flange 1) Body Material 2) Dichtung3) Gewicht ≈ Mann Tek Code Nr.
MannTek Dry Disconnect Koppeling
O-Ring kg lbs
undrilled Ø 165 mm Aluminium Standard:
FPM/FKM
(Viton®)
Other on request.
1,0 2,2 T219B1101
DN 40 PN 10 / 16 Type A 0,9 2,0 T227B1101
1½" ASA 150 0,8 1,8 T255B1101
DN 50 PN 10 / 16 Type A 1,0 2,2 T230B1101
2" ASA 150 0,9 2,0 T257B1101
DIN 28459 'TW 1' / DN 80 0,9 2,0 T265B1101
undrilled Ø 165 mm GM 3,3 7,3 T219B2201
DN 40 PN 10 / 16 Type B 2,5 5,5 T227B2201
DN 40 PN 25 / 40 Type B     T228B2201
1½" ASA 150 2,2 4,9 T255B2201
1½" ASA 300     T256B2201
DN 50 PN 10 / 16 Type B 3,1 6,8 T230B2201
DN 50 PN 25 / 40 Type B     T231B2201
2" ASA 150 2,5 5,1 T257B2201
2" ASA 300     T258B2201
DIN 28459 'TW 1' / DN 80 2,4 5,3 T265B2201
undrilled Ø 165 mm Edelstahl 3,2 7,1 T219B4401
undrilled Ø 165 mm **)     T219B4401F
DN 40 PN 10 / 16 Type B 2,4 5,3 T227B4401
DN 40 PN 10 / 16 Type B **)     T227B4401F
DN 40 PN 25 / 40 Type B 2,4 5,3 T228B4401
DN 40 PN 25 / 40 Type B **)     T228B4401F
1½" ASA 150 1,7 3,8 T255B4401
1½" ASA 150 **)     T255B4401F
1½" ASA 300 2,1 4,6 T256B4401
1½" ASA 300 **)     T256B4401F
DN 50 PN 25 / 40 Type E *) 2,9 6,4 T229B4401
DN 50 PN 10 / 16 Type B
)
2,7 6,0 T230B4401
DN 50 PN 10 / 16 Type B **     T230B4401F
DN 50 PN 25 / 40 Type B 3,0 6,6 T231B4401
DN 50 PN 25 / 40 Type B **)     T231B4401F
2" ASA 150 2,4 5,3 T257B4401
2" ASA 150 **)     T257B4401F
2" ASA 300 2,5 5,5 T258B4401
2" ASA 300 **)     T258B4401F
DIN 28459 'TW 1' / DN 80     T265B4401
DN 50 DIN 11864     T2152B4401
undrilled Ø 165 mm Titan     T219A6601
DN 40 PN 10 / 16 Type B     T227A6601
DN 40 PN 25 / 40 Type B     T228A6601
1½" ASA 150 1,7 3,8 T255A6601
1½" ASA 300     T256A6601
DN 50 PN 10 / 16 Type B     T230A6601
DN 50 PN 25 / 40 Type B     T231A6601
2" ASA 150     T257A6601
2" ASA 300     T258A6601
undrilled Ø 165 mm Hastelloy     T219A7701
DN 40 PN 10 / 16 Type B     T227A7701
DN 40 PN 25 / 40 Type B     T228A7701
1½" ASA 150     T255A7701
1½" ASA 300 B     T256A7701
DN 50 PN 10 / 16 Type B     T230A7701
DN 50 PN 25 / 40 Type B     T231A7701
2" ASA 150     T257A7701
2" ASA 300     T258A7701
undrilled Ø 165 mm PEEK     T219A9901
DN 40 PN 10 / 16 Type B 1,0 2,0 T227A9901
1½" ASA 150     T255A9901
DN 50 PN 10 / 16 Type B 1,0 2,0 T230A9901
2" ASA 150 1,0 2,0 T257A9901



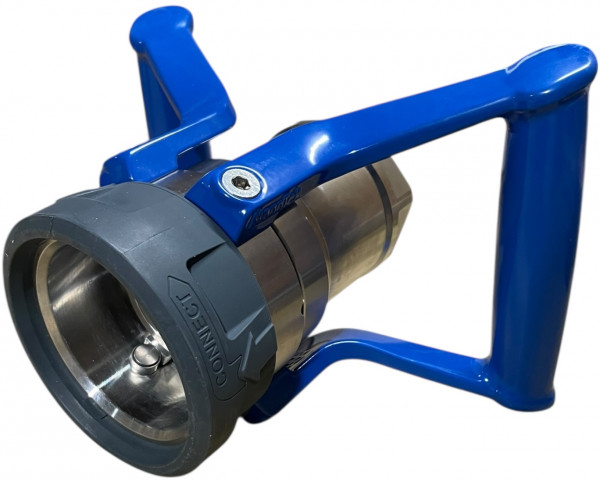

2" (Ø 70 mm) Schlauch Unit (Coupler) – Innengewinde

Aansluiting1)
Inch/DN
Body Material 2) Dichtung Gewicht ≈ Mann Tek Code Nr.
Manntek Dry Break koppeling
O-Ring 3) Thread Dichtung kg lbs
F 1½" BSP Aluminium Standard:
FPM/FKM
(Viton®)
Other on request.
PUR
(Polyurethane)
1,2 2,7 S207A1101B
F 1½" BSP-B Mouth*)     S207A1101BI
F 2" BSP 1,1 2,4 S210A1101B
F 2" BSP-B Mouth*) 1,1 2,4 S210A1101BI
F 1½" NPT 1,1 2,4 S208A1101
F 1½" NPT-B Mouth*)     S208A1101I
F 2" NPT 1,1 2,4 S211A1101
F 2" NPT-B Mouth*)     S211A1101I
F 1½" BSP Messing PUR
(Polyurethane)
2,6 5,7 S207A2201B
F 1½" BSP-B Mouth*)     S207A2201BI
F 2" BSP 2,4 5,3 S210A2201B
F 2" BSP-B Mouth*)     S210A2201BI
F 1½" NPT 2,5 5,5 S208A2201
F 1½" NPT-B Mouth*)     S208A2201I
F 2" NPT 2,5 5,5 S211A2201
F 2" NPT-B Mouth*)     S211A2201I
F 1½" BSP Edelstahl PTFE
(Teflon®)
2,5 5,5 S207A4401A
F 2" BSP 2,3 5,1 S210A4401A
F 1½" NPT 2,4 5,3 S208A4401
F 2" NPT 2,3 5,1 S211A4401
F 1½" BSP Titan PTFE
(Teflon®)
1,3 2,9 S207A6601A
F 2" BSP 1,3 2,9 S210A6601A
F 1½" NPT     S208A6601
F 2" NPT 1,4 3,1 S211A6601
F 1½" BSP Hastelloy PTFE
(Teflon®)
2,3 5,1 S207A7701A
F 2" BSP 2,3 5,1 S210A7701A
F 1½" NPT 2,3 5,1 S208A7701
F 2" NPT 2,3 5,1 S211A7701
F 1½" BSP PEEK PTFE
(Teflon®)
    S207A9901A
F 2" BSP 1,3 2,9 S210A9901A
F 1½" NPT     S208A9901
F 2" NPT 1,3 2,9 S211A9901



2" (Ø 70 mm) Schlauch Unit (Coupler) – Außengewinde


Flange 1) Body Material 2) Dichtung3) Gewicht ≈ Mann Tek Code Nr.
MannTek Dry Disconnect Koppeling
O-Ring kg lbs
2" BSP AG Aluminium Standard:
FPM/FKM
(Viton®)
Other on request.
    S278A1101
2" NPT AG     S279A1101
S60 x 6 AG     S2109A1101
W2" - 7 AG 1,3 2,1 S2123A1101
2" BSP AG Messing     S278A2201
2" NPT AG     S279A2201
S60x6 AG     S2109A2201
W2" - 7 AG     S2123A2201
2" BSP AG Edelstahl 2,3 5,1 S278A4401
2" NPT AG     S279A4401
S60x6 AG     S2109A4401

2" (Ø 70 mm) Coupler – Flanschverbindung

Flange 1) Body Material 2) Dichtung3) Gewicht ≈ Mann Tek Code Nr.
Manntek Dry Break koppeling
O-Ring kg lbs
undrilled Ø 165 mm Aluminium Standard:
FPM/FKM
(Viton®)
Other on request.
    S219A1101
DN 40 PN 10 / 16 Type A     S227A1101
1½" ASA 150     S255A1101
DN 50 PN 10 / 16 Type A 2,3 5,1 S230A1101
2" ASA 150     S257A1101
DIN 28459 'TW 1' / DN 80     S265A1101
undrilled Ø 165 mm GM     S219A2201
DN 40 PN 10 / 16 Type B     S227A2201
DN 40 PN 25 / 40 Type B     S228A2201
1½" ASA 150 5,1 11,2 S255A2201
1½" ASA 300     S256A2201
DN 50 PN 10 / 16 Type B     S230A2201
DN 50 PN 25 / 40 Type B     S231A2201
2" ASA 150 5,1 11,2 S257A2201
2" ASA 300     S258A2201
DIN 28459 'TW 1' / DN 80     S265A2201
undrilled Ø 165 mm Edelstahl     S219A4401
o. Bohrungen Ø 165 mm **)     S219A4401F
DN 40 PN 10 / 16 Type B     S227A4401
DN 40 PN 10 / 16 Type B **)     S227A4401F
DN 40 PN 25 / 40 Type B     S228A4401
DN 40 PN 25 / 40 Type B **)     S228A4401F
1½" ASA 150     S255A4401
1½" ASA 150 **)     S255A4401F
1½" ASA 300     S256A4401
1½" ASA 300 **) 6,6 14,6 S256A4401F
DN 50 PN 25 / 40 Type E *)     S229A4401
DN 50 PN 10 / 16 Type B 5,4 11,9 S230A4401
DN 50 PN 10 / 16 Type B **)     S230A4401F
DN 50 PN 25 / 40 Type B 5,4 11,9 S231A4401
DN 50 PN 25 / 40 Type B **)     S231A4401F
2" ASA 150 5,1 11,2 S257A4401
2" ASA 150 **) 5,1 11,2 S257A4401F
2" ASA 300     S258A4401
2" ASA 300 **) 2,5 5,5 S258A4401F
DIN 28459 'TW 1' / DN 80     S265A4401
DN 50 DIN 11864 3,1 6,8 S2152B4401
undrilled Ø 165 mm Titan     S219A6601
DN 40 PN 10 / 16 Type B     S227A6601
DN 40 PN 25 / 40 Type B     S228A6601
1½" ASA 150     S255A6601
1½" ASA 300     S256A6601
DN 50 PN 10 / 16 Type B     S230A6601
DN 50 PN 25 / 40 Type B     S231A6601
2" ASA 150     S257A6601
2" ASA 300     S258A6601
undrilled Ø 165 mm Hastelloy     S219A7701
DN 40 PN 10 / 16 Type B     S227A7701
DN 40 PN 25 / 40 Type B     S228A7701
1½" ASA 150     S255A7701
1½" ASA 300     S256A7701
DN 50 PN 10 / 16 Type B 5,4 11,9 S230A7701
DN 50 PN 25 / 40 Type B     S231A7701
2" ASA 150     S257A7701
2" ASA 300     S258A7701
undrilled Ø 165 mm PEEK     S219A9901
DN 40 PN 10 / 16 Type B 5,4 11,9 S227A9901
1½" ASA 150 Type B     S255A9901
DN 50 PN 10 / 16 Type B 5,4 11,9 S230A9901
2" ASA 150     S257A9901



2½" (Ø 105 mm) Tank Unit (Adapter) – Innengewinde

Aansluiting1)
Inch/DN
Body Material 2) Dichtung Gewicht ≈ Mann Tek Code Nr.
MannTek Dry Disconnect Koppeling
O-Ring 3) Thread Dichtung kg lbs
F 2½" BSP Aluminium Standard:
FPM/FKM
(Viton®)
Other on request.
PUR
(Polyurethane)
1,0 2,2 T312D1101B
F 3" BSP 1,0 2,2 T314D1101B
F 2½" NPT 1,0 2,2 T313D1101
F 3" NPT 1,1 2,4 T315D1101
F 2½" BSP GM PUR
(Polyurethane)
2,7 6,0 T312D2201B
F 3" BSP 2,9 6,4 T314D2201B
F 2½" NPT 2,9 6,4 T313D2201
F 3" NPT 3,2 7,1 T315D2201
F 2½" BSP Edelstahl PTFE
(Teflon®)
2,5 5,5 T312B4401A
F 3" BSP 3,1 6,8 T314B4401A
F 2½" NPT 2,7 6,0 T313B4401
F 3" NPT 3,7 8,2 T315B4401
F 2½" BSP Hastelloy PTFE
(Teflon®)
2,6 5,7 T312A7701A
F 3" BSP     T314A7701A
F 2½" NPT     T313A7701
F 3" NPT     T315A7701
F 2½" BSP PEEK PTFE
(Teflon®)
    T312A9901A
F 3" BSP     T314A9901A
F 2½" NPT     T313A9901
F 3" NPT     T315A9901



2½" (Ø 105 mm) Tank Unit (Adapter) – Außengewinde

Aansluiting1)
Inch/DN
Body Material 2) Dichtung3) Gewicht ≈ Mann Tek Code Nr.
Manntek Dry Break koppeling
O-Ring kg lbs
2½" BSP     1,0 2,2 T380A1101
3" BSP Aluminium       T382A1101
2½" NPT     T381A1101
3" NPT   Standard:     T383A1101
2½" BSP       T380A2201
  FPM/FKM
3" BSP     T382A2201
GM (Viton®)
2½" NPT     T381A2201
  Other on
3" NPT     T383A2201
  request.
2½" BSP       T380A4401
3" BSP Edelstahl       T382A4401
2½" NPT     T381A4401
3" NPT         T383A4401



2½" (Ø 105 mm) Tank Unit (Adapter) – Flanschverbindung

Flange 1) Body Material 2) Dichtung3) Gewicht ≈ Mann Tek Code Nr.
MannTek Dry Disconnect Koppeling
O-Ring kg lbs
undrilled Ø 210 mm Aluminium Standard:
FPM/FKM
(Viton®)
Other on request.
2,1 4,6 T320D1101
DN 65 PN 10 / 16 Type A 1,6 3,5 T333D1101
DN 80 PN 10 / 16 Type A 1,8 4,0 T336D1101
2½" ASA 150 1,7 3,8 T359D1101
3" ASA 150 1,8 4,0 T361D1101
DIN 28459 'TW 1' / DN 80 1,3 2,9 T365D1101
DIN 28459 'TW 3' / DN 100 1,7 3,8 T366D1101
3" TTMA 1,4 3,1 T367D1101
4" TTMA 1,5 3,3 T368D1101
undrilled Ø 210 mm GM 6,2 13,7 T320D2201
DN 65 PN 10 / 16 Type B 4,9 10,8 T333D2201
DN 65 PN 25 / 40 Type B     T334D2201
DN 80 PN 10 / 16 Type B     T336D2201
DN 80 PN 25 / 40 Type B     T337D2201
2½" ASA 150 4,4 9,7 T359D2201
2½" ASA 300     T360D2201
3" ASA 150 4,4 9,7 T361D2201
3" ASA 300     T362D2201
DIN 28459 'TW 1' / DN 80 4,4 9,7 T365D2201
DIN 28459 'TW 3' / DN 100     T366D2201
3" TTMA     T367D2201
4" TTMA 4,2 9,3 T368D2201
undrilled Ø 210 mm Edelstahl     T320B4401
o. Bohrungen Ø 210 mm **)     T320B4401F
DN 65 PN 25 / 40 Type E *)     T332B4401
DN 65 PN 10 / 16 Type B    ) 4,2 9,3 T333B4401
DN 65 PN 10 / 16 Type B **     T333B4401F
DN 65 PN 25 / 40 Type B    ) 4,3 9,5 T334B4401
DN 65 PN 25 / 40 Type B ** 4,3 9,5 T334B4401F
DN 80 PN 10 / 16 Type E *)     T335B4401
DN 80 PN 10 / 16 Type B    ) 4,7 10,4 T336B4401
DN 80 PN 10 / 16 Type B **     T336B4401F
DN 80 PN 25 / 40 Type B    )     T337B4401
DN 80 PN 25 / 40 Type B **     T337B4401F
2½" ASA 150    ) 4,0 8,8 T359B4401
2½" ASA 150 **     T359B4401F
2½" ASA 300    ) 4,5 9,9 T360B4401
2½" ASA 300 ** 4,5 9,9 T360B4401F
3" ASA 150    ) 4,5 9,9 T361B4401
3" ASA 150 **     T361B4401F
3" ASA 300    )     T362B4401
3" ASA 300 **     T362B4401F
DIN 28459 'TW 1' / DN 80     T365B4401
DIN 28459 'TW 3' / DN 100     T366B4401
3" TTMA     T367B4401
4" TTMA     T368B4401



2½" (Ø 105 mm) Tank Unit (Adapter) with Square Flange Aansluiting

  Body Material 2) Dichtung3) Gewicht ≈ Mann Tek Code Nr. Manntek Dry Break koppeling
O-Ring kg lbs
Normec (120 x 120 mm) Aluminium Standard:
FPM/FKM
(Viton®)
    T3107D1101
Normec (120 x 120 mm) GM     T3107D2201



2½" (Ø 105 mm) Schlauch Unit (Coupler) – Innengewinde

Aansluiting1)
Inch/DN
Body Material 2) Dichtung Gewicht ≈ Mann Tek Code Nr.
MannTek Dry Disconnect Koppeling
O-Ring 3) Thread Dichtung kg lbs
F 2½" BSP Aluminium Standard:
FPM/FKM
(Viton®)
Other on request.
PUR
(Polyurethane)
3,3 7,3 S312B1101B
F 3" BSP 3,6 7,9 S314B1101B
F 2½" NPT 3,4 7,5 S313B1101
F 3" NPT 3,5 7,7 S315B1101
F 2½" BSP GM PUR
(Polyurethane)
7,3 16,1 S312B2201B
F 3" BSP 7,4 16,3 S314B2201B
F 2½" NPT     S313B2201
F 3" NPT 7,6 16,8 S315B2201
F 2½" BSP Edelstahl PTFE 6,7 14,8 S312B4401A
F 3" BSP 6,6 14,6 S314B4401A
F 2½" NPT 6,6 14,6 S313B4401
F 3" NPT 6,6 14,6 S315B4401
F 2½" BSP Hastelloy PTFE 6,8 15,0 S312A7701A
F 3" BSP     S314A7701A
F 2½" NPT     S313A7701
F 3" NPT     S315A7701
F 2½" BSP PEEK PTFE     S312A9901A
F 3" BSP     S314A9901A
F 2½" NPT     S313A9901
F 3" NPT     S315A9901



2½" (Ø 105 mm) Coupler – Flanschverbindung


Flange 1B) Body Material 2) Dichtung3) Gewicht ≈ Mann Tek Code Nr.
Manntek Dry Break koppeling
O-Ring kg lbs
undrilled Ø 210 mm Aluminium Standard:
FPM/FKM
(Viton®)
Other on request.
    S320B1101
DN 65 PN 10 / 16 Type A 10,0 22,1 S333B1101
DN 80 PN 10 / 16 Type A     S336B1101
2" ASA 150     S357B1101
2½" ASA 150     S359B1101
3" ASA 150     S361B1101
DIN 28459 'TW 1' / DN 80     S365B1101
DIN 28459 'TW 3' / DN 100     S366B1101
3" TTMA     S367B1101
4" TTMA     S368B1101
undrilled Ø 210 mm GM     S320B2201
DN 65 PN 10 / 16 Type B     S333B2201
DN 65 PN 25 / 40 Type B     S334B2201
DN 80 PN 10 / 16 Type B     S336B2201
DN 80 PN 25 / 40 Type B     S337B2201
2" ASA 150     S357B2201
2½" ASA 150     S359B2201
2½" ASA 300     S360B2201
3" ASA 150     S361B2201
3" ASA 300     S362B2201
DIN 28459 'TW 1' / DN 80     S365B2201
DIN 28459 'TW 3' / DN 100     S366B2201
3" TTMA     S367B2201
4" TTMA     S368B2201
undrilled Ø 210 mm Edelstahl     S320B4401
undrilled Ø 210 mm**)     S320B4401F
DN 65 PN 25 / 40 Type E*)     S332B4401
DN 65 PN 10 / 16 Type B 10,0 22,1 S333B4401
DN 65 PN 10 / 16 Type B**)     S333B4401F
DN 65 PN 25 / 40 Type B     S334B4401
DN 65 PN 25 / 40 Type B**)     S334B4401F
DN 80 PN 10 / 16 Type E*)     S335B4401
DN 80 PN 10 / 16 Type B
)
    S336B4401
DN 80 PN 10 / 16 Type B**     S336B4401F
DN 80 PN 25 / 40 Type B     S337B4401
DN 80 PN 25 / 40 Type B**)     S337B4401F
2" ASA 150
)
    S357B4401
2" ASA 150**     S357B4401F
2½" ASA 150
)
6,6 14,6 S359B4401
2½" ASA 150** 6,6 14,6 S359B4401F
2½" ASA 300     S360B4401
2½" ASA 300**)     S360B4401F
3" ASA 150     S361B4401
3" ASA 150**)     S361B4401F
3" ASA 300     S362B4401
3" ASA 300**)     S362B4401F
DIN 28459 'TW 1' / DN 80     S365B4401
DIN 28459 'TW 3' / DN 100     S366B4401
3" TTMA     S367B4401
4" TTMA     S368B4401





3" (Ø 119 mm) Tank Unit (Adapter) – Innengewinde

Aansluiting1)
Inch/DN

Body Material 2) Dichtung Gewicht ≈ Mann Tek Code Nr. MannTek Dry Disconnect Koppeling
O-Ring 3) Thread Dichtung kg lbs
F 3" BSP Aluminium Standard:
FPM/FKM
(Viton®)
Other on request.
PUR 1,2 2,7 T414D1101B
F 3" BSP 1,3 2,9 T414K1101B*)
F 3" NPT   1,2 2,7 T415D1101
F 3" BSP GM PUR 3,2 7,1 T414D2201B
F 3" NPT   3,5 7,7 T415D2201
F 3" BSP Messing PUR 1,3 2,9 T414K2201B*)
F 3" BSP Edelstahl PTFE 3,1 6,8 T414B4401A
F 3" NPT   3,4 7,5 T415B4401
F 3" BSP Hastelloy PTFE     T414A7701A
F 3" NPT       T415A7701
F 3" BSP PVDF/Hastelloy PTFE 3,6 7,9 T414A8701A
F 3" BSP PEEK PTFE     T414A9901A
F 3" NPT       T415A9901

3" (Ø 119 mm) Tank Unit (Adapter)– Flanschverbindung

Flange 1B) Body Material 2) Dichtung3) Gewicht ≈ Mann Tek Code Nr.
Manntek Dry Break koppeling
O-Ring kg lbs
undrilled Ø 210 mm Aluminium Standard:
FPM/FKM
(Viton®)
Other on request.
2,0 4,4 T420D1101
DN 65 PN 10 / 16 Type A     T433D1101
DN 80 PN 10 / 16 Type A 2,0 4,4 T436D1101
3" ASA 150 1,8 4,0 T461D1101
DIN 28459 'TW 1' / DN 80 1,4 3,1 T465D1101
DIN 28459 'TW 3' / DN 100 1,6 3,5 T466D1101
3" TTMA 1,8 4,0 T467D1101
4" TTMA 1,5 3,3 T468D1101
undrilled Ø 210 mm GM 6,2 13,7 T320D2201
DN 65 PN 10 / 16 Type B 4,9 10,8 T433D2201
DN 65 PN 25 / 40 Type B     T434D2201
DN 80 PN 10 / 16 Type B 5,2 11,5 T436D2201
DN 80 PN 25 / 40 Type B     T437D2201
3" ASA 150 4,9 10,8 T461D2201
3" ASA 300     T462D2201
DIN 28459 'TW 1' / DN 80 4,1 9,0 T465D2201
DIN 28459 'TW 3' / DN 100 4,7 10,4 T466D2201
3" TTMA     T467D2201
4" TTMA 4,6 10,1 T468D2201
undrilled Ø 210 mm Edelstahl     T420B4401
undrilled Ø 210 mm***)     T420B4401F
DN 65 PN 10 / 16 Type B     T433B4401
DN 65 PN 10 / 16 Type B***)     T433B4401F
DN 65 PN 25 / 40 Type B     T434B4401
DN 65 PN 25 / 40 Type B***)     T434B4401F
DN 80 PN 25 / 40 Type E**)     T435B4401F
DN 80 PN 10 / 16 Type B 5,1 11,2 T436B4401
DN 80 PN 10 / 16 Type B***)     T436B4401F
DN 80 PN 25 / 40 Type B 5,1 11,2 T437B4401
DN 80 PN 25 / 40 Type B***)     T437B4401F
3" ASA 150 4,9 10,8 T461B4401
3" ASA 150 ***)   14,1 T461B4401F
3" ASA 300 4,9 10,8 T462B4401
3" ASA 300 ***)     T462B4401F
DIN 28459 'TW 1' / DN 80 3,9 8,6 T465B4401
DIN 28459 'TW 3' / DN 100     T466B4401
3" TTMA     T467B4401
4" TTMA     T468B4401
undrilled Ø 210 mm PEEK     T420A9901
DN 80 PN 10 / 16 Type B     T436A9901
3" ASA 150     T461A9901
3" TTMA     T467A9901
4" TTMA     T468A9901



3" (Ø 119 mm) Dropped Tank Unit (Adapter) with Flange Aansluiting

Flange 1) Body Material 2) Dichtung3) Gewicht ≈ Mann Tek Code Nr.
MannTek Dry Disconnect Koppeling
O-Ring kg lbs
DIN 28459 'TW 1' / DN 80   Standard: 1,6 3,5 T465I1101
  FPM/FKM 1,6 3,5
Aluminium (Viton®)
3" TTMA     T467I1101
  Other on
  request.
4" TTMA     T468I1101



3" (Ø 119 mm) Tank Unit (Adapter) with Square Flanschverbindung

Flange 1) Body Material 2) Dichtung3) Gewicht ≈ Mann Tek Code Nr. Manntek Dry Break koppeling
O-Ring kg lbs
Normec (120x120 mm) Aluminium Standard:
FPM/FKM
(Viton®)
    T4107D1101
Normec (120x120 mm) GM     T4107D2201



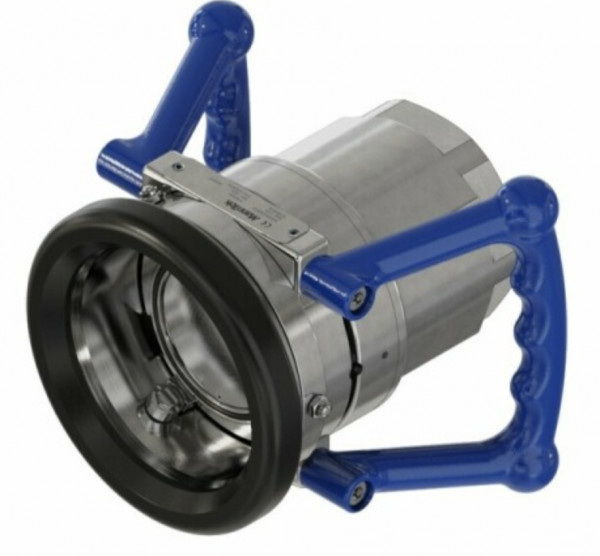

3" (Ø 119 mm) Schlauch Unit (Coupler) – Innengewinde

Aansluiting1)
Inch/DN
Body Material 2) Dichtung3) Gewicht ≈ Mann Tek Code Nr.
MannTek Dry Disconnect Koppeling
O-Ring Thread Dichtung kg lbs
F 3" BSP Aluminium Standard:
FPM/FKM
(Viton®)
Other on request.
PUR 3,8 8,4 S414B1101B
F 3" NPT 3,9 8,6 S415B1101
F 3" BSP GM PUR 8,4 18,5 S414B2201B
F 3" NPT 9,0 19,8 S415B2201
F 3" BSP Edelstahl PTFE 8,4 18,5 S414B4401A
F 3" NPT 8,7 19,2 S415B4401
F 3" BSP Hastelloy PTFE     S414A7701B
F 3" NPT 8,1 17,7 S415A7701
F 3" BSP PVDF/Hastelloy PTFE     S414A8701B
F 3" BSP PEEK PTFE     S414A9901B
F 3" NPT     S415A9901



3" (Ø 119 mm) Coupler – Flanschverbindung


Flange 1) Body Material 2) Dichtung3) Gewicht ≈ Mann Tek Code Nr.
Manntek Dry Break koppeling
O-Ring kg lbs
undrilled Ø 210 mm Aluminium Standard:
FPM/FKM
(Viton®)
Other on request.
    S420B1101
DN 80 PN 10 / 16 Type A     S436B1101
3" ASA 150 5,5 12,1 S461B1101
DIN 28459 'TW 1' / DN 80     S465B1101
DIN 28459 'TW 3' / DN 100     S466B1101
3" TTMA     S467B1101
4" TTMA 5,5 12,1 S468B1101
undrilled Ø 210 mm GM     S320B2201
DN 80 PN 10 / 16 Type B     S436B2201
DN 80 PN 25 / 40 Type B     S437B2201
3" ASA 150     S461B2201
3" ASA 300     S462B2201
DIN 28459 'TW 1' / DN 80     S465B2201
DIN 28459 'TW 3' / DN 100     S466B2201
3" TTMA     S467B2201
4" TTMA     S468B2201
undrilled Ø 210 mm Edelstahl     S420B4401
o. Bohrungen Ø 210 mm**)     S420B4401F
DN 80 PN 10/ 6 Type B 12,7 28,0 S436B4401
DN 80 PN 10 / 16 Type B**)     S436B4401F
DN 80 PN 25 / 40 Type B     S437B4401
DN 80 PN 25 / 40 Type B**)     S437B4401F
DN 80 PN 25 / 40 Type E     S435B4401F
3" ASA 150 13,2 29,1 S461B4401
3" ASA 150 **) 13,2 29,1 S461B4401F
3" ASA 300     S462B4401
3" ASA 300 **) 14,6 32,2 S462B4401F
DIN 28459 'TW 1' / DN 80     S465B4401
DIN 28459 'TW 3' / DN 100     S466B4401
3" TTMA     S467B4401
4" TTMA     S468B4401
undrilled Ø 210 mm PEEK     S420B9901
DN 80 PN 10 / 16 Type B     S436B9901
3" ASA 150     S461B9901



4" (Ø 164 mm) Tank Unit (Adapter) – Innengewinde

Aansluiting1)
Inch/DN
Body Material 2) Dichtung3) Gewicht ≈ Mann Tek Code Nr.
MannTek Dry Disconnect Koppeling
O-Ring Thread Dichtung kg lbs
F 4" BSP Aluminium Standard: PUR 2,5 5,5 T516A1101B
F 4" NPT 2,8 6,2 T517A1101
  FPM/FKM
F 4" BSP   PUR 7,0 15,4 T516D2201B
GM (Viton®)
F 4" NPT 7,7 17,0 T517D2201
  Other on
F 4" BSP   PTFE 6,0 13,2 T516B4401A
Edelstahl request.
F 4" NPT 6,4 14,1 T517B4401

4" (Ø 164 mm) Tank Unit (Adapter)– Flanschverbindung

Flange 1) Body Material 2) Dichtung3) Gewicht ≈ Mann Tek Code Nr.
Manntek Dry Break koppeling
O-Ring kg lbs
undrilled Ø 230 mm Aluminium Standard:
FPM/FKM
(Viton®)
Other on request.
3,2 7,1 T521D1101
DN 100 PN 10 / 16 Type B 3,1 6,8 T539D1101
4" ASA 150 3,2 7,1 T563D1101
DIN 28459 'TW 3' / DN 100 2,6 5,7 T566D1101
4" TTMA 2,6 5,7 T568D1101
undrilled Ø 230 mm GM     T521D2201
DN 100 PN 10 / 16 Type B     T539D2201
DN 100 PN 25 / 40 Type B     T540D2201
4" ASA 150     T563D2201
4" ASA 300 psi     T564D2201
DIN 28459 'TW 3' / DN 100     T566D2201
4" TTMA     T568D2201
undrilled Ø 230 mm Edelstahl     T521B4401
o. Bohrungen Ø 230 mm**)     T521B4401F
DN 100 PN 10 / 16 Type B 8,7 19,2 T539B4401
DN 100 PN 10 / 16 Type B**) 8,6 19,0 T539B4401F
DN 100 PN 25 / 40 Type B     T540B4401
DN 100 PN 25 / 40 Type B**)     T540B4401F
DN 100 PN 25 / 40 Type E     T538B4401F
4" ASA 150 8,9 19,6 T563B4401
4" ASA 150 **) 8,9 19,6 T563B4401F
4" ASA 300 psi 12 26,5 T564B4401
4" ASA 300 psi**) 12 26,5 T564B4401F
DIN 28459 'TW 3' / DN 100     T566B4401
4" TTMA 2,5 5,5 T568B4401



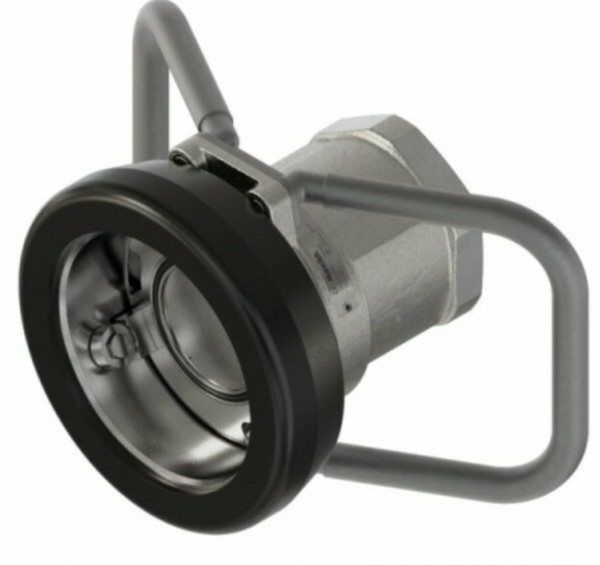

4" (Ø 164 mm) Schlauch Unit (Coupler) – Innengewinde

Aansluiting1)
Inch/DN
Body Material 2) Dichtung3) Gewicht ≈ Mann Tek Code Nr.
MannTek Dry Disconnect Koppeling
O-Ring Thread Dichtung kg lbs
F 4 BSP Aluminium Standard:
FPM/FKM
(Viton®)
Other on request.
PUR
(Polyurethane)
7,6 16,8 S516B1101B
F 4" AEdelstahlPT     S5136B1101B
F 4" NPT 7,9 14,2 S517B1101
F 4" BSP GM PUR
(Polyurethane)
17,5 38,6 S516B2201B
F 4" AEdelstahlPT     S5136B2201B
F 4" NPT 17,7 39,0 S517B2201
F 4" BSP Edelstahl PTFE 15,6 34,4 S516B4401A
F 4" AEdelstahlPT     S5136B4401A
F 4" NPT 15,9 35,0 S517B4401

4" (Ø 164 mm) Coupler – Flanschverbindung

Flange 1) Body Material 2) Dichtung3) Gewicht ≈ Mann Tek Code Nr.
Manntek Dry Break koppeling
O-Ring kg lbs
undrilled Ø 230 mm Aluminium Standard:
FPM/FKM
(Viton®)
Other on request.
    S521B1101
DN 100 PN 10 / 16 Type B 9,3 20,0 S539B1101
4" ASA 150 9,4 20,7 S563B1101
4" TTMA 8,7 19,2 S568B1101
DIN 28459 'TW 3' / DN 100 8,7 19,2 S566B1101
undrilled Ø 230 mm Messing     S521B2201
DN 100 PN 10 / 16 Type B     S539B2201
DN 100 PN 25 / 40 Type B 23,9 52,7 S540B2201
4" ASA 150 23,9 52,7 S563B2201
4" ASA 300 psi     S564B2201
4" TTMA     S568B2201
DIN 28459 'TW 3' / DN 100     S566B2201
undrilled Ø 230 mm Edelstahl 16,1 35,5 S521B4401
o. Bohrungen Ø 230 mm **)     S521B4401F
DN 100 PN 10 / 16 Type B 16,1 35,5 S539B4401
DN 100 PN 10 / 16 Type B **) 16,1 35,5 S539B4401F
DN 100 PN 25 / 40 Type B 16,1 35,5 S540B4401
DN 100 PN 25 / 40 Type B **)     S540B4401F
DN 100 PN 25 / 40 Type E     S538B4401F
4" ASA 150 21,0 46,3 S563B4401
4" ASA 150 **) 21,0 46,3 S563B4401
4" ASA 300 psi 16,1 35,5 S564B4401
4" ASA 300 psi **)     S564B4401F
4" TTMA 8,7 19,2 S568B4401
DIN 28459 'TW 3' / DN 100     S566B4401



6" (Ø 238 mm) Tank Unit (Adapter) – Innengewinde



Aansluiting1) Inch/DN Body Material 2) Dichtung Gewicht ≈ Mann Tek Code Nr. MannTek Dry Disconnect Koppeling
O-Ring 3) Thread Dichtung kg lbs
F 6" BSP Aluminium Standard:
FPM/FKM
PUR 6,7 14,8 T6110B1101B
F 6" NPT 7,1 15,7 T6111B1101
  (Viton®)
F 6" BSP   PTFE 15,7 34,6 T6110B4401A
Edelstahl Andere auf Anfrage.
F 6" NPT 17,6 38,8 T6111B4401



6" (Ø 238 mm) Tank Unit (Adapter) – Flanschverbindung

Flange 1B)

Body Material 2) Dichtung3) Gewicht ≈ Mann Tek Code Nr. Manntek Dry Break koppeling
O-Ring kg lbs
DN 150 PN 10 / 16 Type A Aluminium Standard:
FPM/FKM
8,6 19,0 T645B1101
6" ASA 150 7,5 16,5 T6100B1101
  (Viton®)
DN 150 PN 10 / 16 Type B   22,4 49,4 T645B4401
Edelstahl Andere auf Anfrage.
6" ASA 150 22,4 49,4 T6100B4401



6" (Ø 238 mm)  Schlauch Unit (Coupler) – Innengewinde

Aansluiting1)
Inch/DN
Body Material 2) Dichtung Gewicht ≈ Mann Tek Code Nr.
MannTek Dry Disconnect Koppeling
O-Ring 3) Thread Dichtung kg lbs
F 6" BSP Aluminium Standard:
FPM/FKM
PUR 22,3 49,2 S6110B1101B
F 6" NPT     S6111B1101
  (Viton®)
F 6" BSP   PTFE     S6110B4401A
Edelstahl Andere auf Anfrage.
F 6" NPT 45,0 99,2 S6111B4401



6" (Ø 238 mm) Coupler – Flanschverbindung

Flange 1B) Body Material 2) Dichtung3) Gewicht ≈ Mann Tek Code Nr.
Manntek Dry Break koppeling
O-Ring kg lbs
DN 150 PN 10 / 16 Type A Aluminium Standard:
FPM/FKM
    S645B1101
6" ASA 150 25,9 57,1 S6100B1101
  (Viton®)
DN 150 PN 10 / 16 Type B       S645B4401
Edelstahl Andere auf Anfrage.
6" ASA 150 49,5 109,1 S6100B4401



8" (Ø 272 mm) Tank Unit (Adapter) – Flanschverbindung

Flange 1)

Body Material 2) Dichtung3) Gewicht ≈ Mann Tek Code Nr. MannTek Dry Disconnect Koppeling
O-Ring kg lbs
DN 200 PN 10 Type A         T8102A1101
DN 200 PN 16 Type A Aluminium Standard:     T8103A1101
8" ASA 150     T8105A1101
  FPM/FKM
  (Viton®)
DN 200 PN 10 Type B       T8102A4401
Edelstahl Andere auf Anfrage.
DN 200 PN 16 Type B     T8103A4401
8" ASA 150     39,0 86,0 T8105A4401



8" (Ø 272 mm) Coupler – Flanschverbindung

Flange 1) Body Material 2) Dichtung3) Gewicht ≈ Mann Tek Code Nr.
Manntek Dry Break koppeling
O-Ring kg lbs
DN 200 PN 10 Type A         S8102A1101
DN 200 PN 16 Type A Aluminium Standard:     S8103A1101
8" ASA 150 93,0 205,0 S8105A1101
  FPM/FKM
  (Viton®)
DN 200 PN 10 Type B       S8102A4401
Edelstahl Andere auf Anfrage.
DN 200 PN 16 Type B     S8103A4401
8" ASA 150     93,0 205,0 S8105A4401

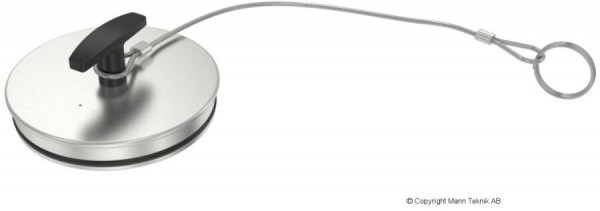

Dust Cap for Tank Unit (Adapter)

Inch / DN Material 1) Dichtung2) Gewicht
Mann Tek Code Nr.





kg lbs
¾"-1"
Ø 56 mm, DN 20-25
PE Standard:
FPM
(Viton®)
0,1 0,29 C100A2201
Aluminium 0,2 0,49 C100A1101
Edelstahl 0,6 1,30 C100A4401
1½-2"
Ø 70 mm, DN 40-50
PE NBR 0,1 0,2 C200E2202
Aluminium Standard:
FPM
(Viton®)
0,3 0,7 C200A1101
Edelstahl 0,6 1,3 C200C4401
Rubber 0,1 0,3 C200D1300
2½"
Ø 105 mm, DN 65
PE NBR 0,2 0,4 C300E2202
Aluminium Standard:
FPM
(Viton®)
    C300A1101
Edelstahl 1,5 3,3 C300C4401
3"
Ø 119 mm, DN 80
PE NBR 0,2 0,5 C400E2202
Aluminium Standard:
FPM
(Viton®)
    C400A1101
Edelstahl     C400C4401
Rubber     C400D1300
4"
Ø 164 mm, DN 100
PE Standard:
FPM
(Viton®)
0,2 0,5 C500E2202
Aluminium 1,2 2,5 C500B1101
Edelstahl 2,5 5,5 C500C4401
6"
Ø 238 mm, DN 150
PE     C600A2201
Aluminium 1,6 3,4 C600A1101
Edelstahl     C600A4401
8"
Ø 272 mm, DN 200
Aluminium     C800B1101
Edelstahl     C800B4401



Pressure Cap for Tank Unit (Adapter)

How It Works :

Pressure Indicator
(warns for overpressure)
Press the handle for pressure relief, opening
Inch / DN Materiaal behuizing11) Dichtung2) Working Pressure Mann Tek Code Nr.

1½ - 2" Edelstahl Standard:
FPM
(Viton®)
Other on request.
25 bar / 363 psi R200A4401
Ø 70 mm, DN 40 - 50
2½" Edelstahl 25 bar / 363 psi R300A4401
Ø 105 mm, DN 65
3" Edelstahl 25 bar / 363 psi R400A4401
Ø 119 mm, DN 80
4" Aluminium 10 bar / 145 psi R500B1101
Edelstahl 25 bar / 363 psi R500B4401
Ø 164 mm, DN 100



Sealing Cap for Tank Unit (Adapter) – 10 bar / 150psi

Suitable if a pressure tightness up to 10 bar - but no pressure relief - is required. Supplied with cable and mounting eyelets.

Inch / DN Materiaal behuizing 1) Dichtung2) Gewicht
Mann Tek Code Nr.
kg lbs
¾"-1" Edelstahl Standard:
FPM
(Viton®)
Other on request.
0,6 1,30 C100P4401
Ø 56 mm, DN 20-25
1½"-2" Aluminium 0,3 0,7 C200P1101
Ø 70 mm, DN 40-50 0,4 0,9
2½" Edelstahl 1,5 1,1 C300P4401
Ø 105 mm, DN 65
3" Aluminium 0,6 1,3 C400H1101
Ø 119 mm, DN 80 1,3 2,9
4" Edelstahl 2,9 6,4 C500P4401
Ø 164 mm, DN 100



Dust plug for Schlauch Unit (Coupler)

To increase the lifespan of couplers, dust plugs should be used. They protect the couplings against the ingress of dirt and water. Materials: polyethylene, aluminum, stainless steel. Supplied with cable attachment and eyelets.

Inch / DN Materiaal behuizing 1) Dichtung2) Gewicht ≈ Mann Tek Code Nr.



kg lbs
¾"-1"
Ø 56 mm, DN 20-25
PE Standard:
FPM
(Viton®)
Other on request.
0,1 0,1 P100A2201
Aluminium 0,1 0,3 P100A1101
Edelstahl 0,3 0,7 P100A4401
1½-2"
Ø 70 mm, DN 40-50
PE 0,1 0,2 P200A2201
Aluminium 0,2 0,5 P200A1101
Edelstahl 0,2 0,6 P200A4401
2½"
Ø 105 mm, DN 65
PE 0,2 0,5 P300A2201
Aluminium 0,6 1,2 P300A1101
Edelstahl     P300A4401
3"
Ø 119 mm, DN 80
PE 0,1 0,2 P400A2201
Aluminium 0,7 1,6 P400A1101
Edelstahl 0,6 1,3 P400A4401
4"
Ø 164 mm, DN 100
PE 0,2 0,4 P500B2201
Aluminium 0,3 0,7 P500B1101
Edelstahl     P500A4401
6"
Ø 238 mm, DN 150
PE     P600A2201
Aluminium 1,2 0,4 P600A1101
Edelstahl     P600A4401
8"
Ø 272 mm, DN 200
Aluminium 1,2 0,4 P800A1101
Edelstahl     P800A4401

Parking Adapter or Schlauch Unit (Coupler)

Coupling size Material Mann Tek Code-Nr.
1"
(Ø 56 mm)
Aluminium Tool 104-1
Tool 104-1-M18 *)
Edelstahl Tool 104-4
Tool 104-4-M18 *)
2"
(Ø 70 mm)
Aluminium Tool 204-1
Tool 204-1-M18 *)
Edelstahl Tool 204-4
Tool 204-4-M18 *)
2½"
(Ø 105 mm)
Aluminium Tool 304-1
Tool 304-1-M18 *)
Edelstahl Tool 304-4
Tool 304-4-M18 *)
3"
(Ø 119 mm)
Aluminium Tool 404-1
Tool 404-1-M18 *)
Edelstahl Tool 404-4
Tool 404-4-M18 *)
4"
(Ø 164 mm)
Aluminium Tool 504-1
Tool 504-1-M18 *)
Edelstahl Tool 504-4
Tool 504-4-M18 *)
6"
(Ø 238 mm)
Aluminium Tool 604-1
Tool 604-1-M18 *)
Edelstahl Tool 604-4
Tool 604-4-M18 *)


Den gewünschten Trockenkupplungen nicht gefunden? Bitte füllen Sie das untenstehende Formular aus, und wir helfen Ihnen gerne weiter!

Neugierig auf unseren blog? Schauen sie sich hier alle unsere beiträge an!

Kontaktieren sie uns hier
