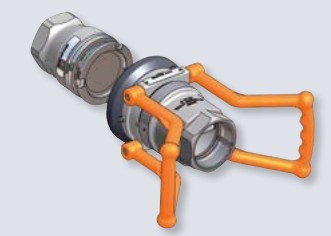

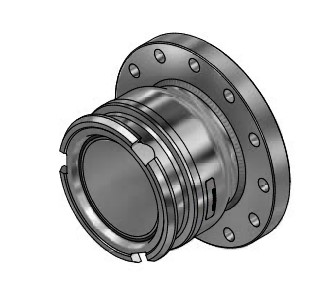

Die Trockengaskupplung dient zum sicheren und schnellen An- und Abkuppeln von Schläuchen und Verladearmen an Tankwagen, Kesselwagen und Tankcontainer. Während und nach dem An- und Abkuppeln tritt keine Leckage auf.

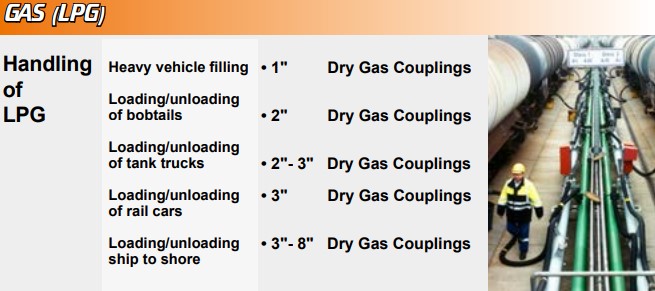

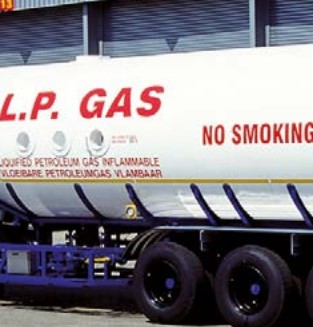

Geeignet für verschiedene Flüssiggasanwendungen – Propan und Butan, aber auch für andere Anwendungen mit ähnlichen Anforderungen ist die Trockengaskupplung sinnvoll. Die robuste Bauweise, die einfache Wartung und die hohe Sicherheit gewährleisten einen sicheren und häufigen Einsatz auf lange Sicht. Dies schont die Umwelt und die zu verarbeitenden Medien, verringert das Unfallrisiko und spart Geld.
Ein modularer Aufbau mit verschiedenen optionalen Funktionen ermöglicht es, individuelle Lösungen für Ihren spezifischen Anwendungsfall zu finden.
Erhältlich mit ACME-Gewinde zur direkten Montage an vorhandenen Anschlüssen.
Andere Griffe und Materialien auf Anfrage.

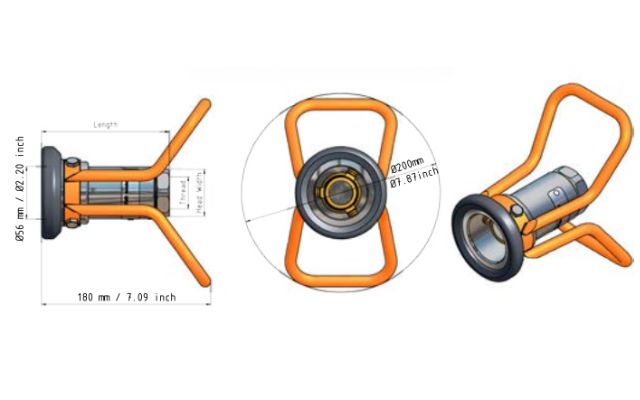

Thread |
Length mm/inch |
Head Width mm/inch |
Weight kg/lbs |
Code Nr. |
¾” BSP | 131 / 5.16 | 50 / 1.97 | 1,9 / 4.2 | M101A4401A |
¾” NPT | 135 / 5.31 | 50 / 1.97 | 2,0 / 4.4 | M102A4401 |
1” BSP | 133 / 5.24 | 50 / 1.97 | 1,9 / 4.2 | M103A4401A |
1” NPT | 137 / 5.39 | 50 / 1.97 | 2,0 / 4.4 | M104A4401 |
1 ¼” BSP | 140 / 5.51 | 50 / 1.97 | 1,9 / 4.2 | M105A4401A |
1 ¼” NPT | 144 / 5.67 | 50 / 1.97 | 2,0 / 4.4 | M106A4401 |
Andere Griffe und Materialien auf Anfrage.

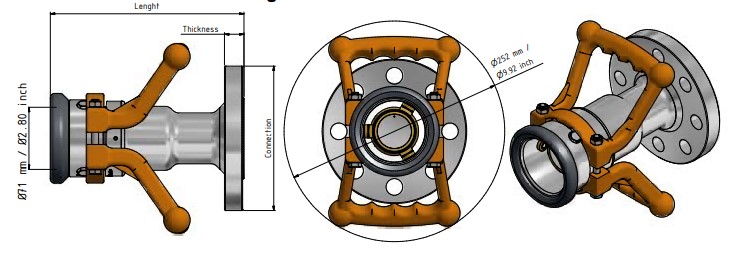

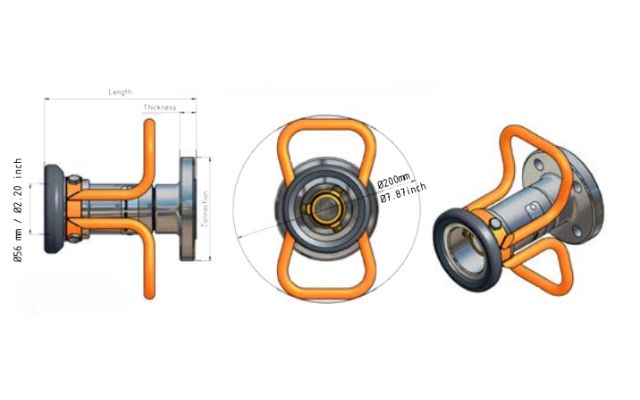

Connection |
Length mm/inch |
Thickness mm/inch |
Weight kg/lbs |
Code Nr. |
¾” ANSI Cl. 300 | 167 / 6.57 | 15,9 / 0.63 | 3,2 / 7.1 | M150A4401 |
DN25 PN25/40 | 169 / 6.65 | 18,0 / 0.71 | 3,4 / 7.5 | M124A4401 |
1” ANSI Cl. 300 | 168 / 6.61 | 17,5 / 0.69 | 3,4 / 7.5 | M152A4401 |
DN32 PN25/40 | 169 / 6.65 | 18,0 / 0.71 | 3,6 / 7.9 | M126A4401 |
1 ¼” ANSI Cl. 300 | 170 / 6.69 | 19,0 / 0.75 | 3,6 / 7.9 | M154A4401 |
Erhältlich mit ACME-Gewinde zur direkten Montage an vorhandenen Anschlüssen.
Andere Griffe und Materialien auf Anfrage.

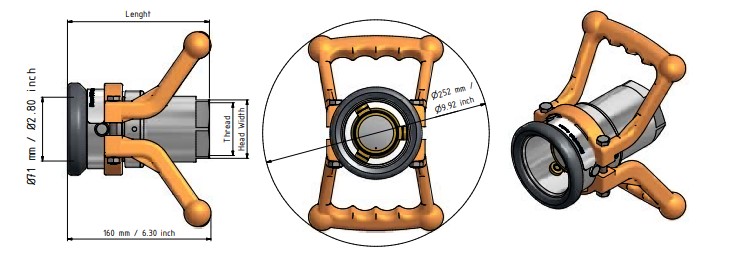

Thread |
Length mm/inch |
Head Width mm/inch |
Weight kg/lbs |
Code Nr. |
1 ½” BSP | 152 / 5.98 | 65 / 2.56 | 3,1 / 6.8 | M207A4401A |
1 ½” NPT |
155 / 6.10 |
65 / 2.56 |
3,2 / 7.0 |
M208A4401 |
2” BSP | 155 / 6.10 | 65 / 2.56 | 2,9 / 6.4 |
M210A4401A |
2” NPT |
156 / 6.10 |
65 / 2.56 |
3,0 / 6.6 |
M211A4401 |
Andere Griffe, Flansche und Materialien auf Anfrage.
Connection |
Length mm/inch |
Thickness mm/inch |
Weight kg/lbs |
Code Nr. |
DN40 PN25/40 | 216 / 8.50 | 18 / 0.71 | 5,3 / 11.7 | M228A4401 |
1 ½” ANSI Cl. 300 | 218 / 8.58 | 21 / 0.83 | 5,7 / 12.6 | M256A4401 |
DN50 PN25/40 | 218 / 8.58 | 20 / 0.79 | 6,0 / 13.2 | M231A4401 |
2” ANSI Cl. 300 | 220 / 8.66 | 22 / 0.87 | 6,1 / 13.4 | M258A4401 |
Andere Griffe und Materialien auf Anfrage.

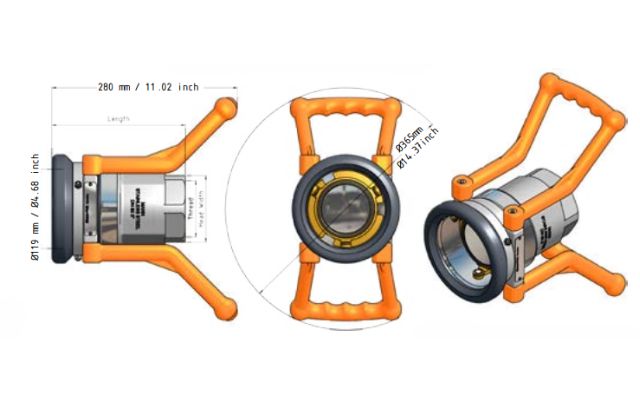

Erhältlich mit ACME- und Witworth-Gewinde (z. B. W90) zur direkten Montage an vorhandenen Anschlüssen.
Thread |
Length mm/inch |
Head Width mm/inch |
Weight kg/lbs |
Code Nr. |
2 ½” BSP | 192 / 7.56 | 100 / 3.94 | 8,8 / 19.4 |
M412B4401A |
2 ½” NPT |
200 / 7.87 |
100 / 3.94 |
9,1 / 20.1 |
M413B4401 |
3” BSP | 194 / 7.64 | 100 / 3.94 | 8,1 / 17.9 | M414B4401A |
3” NPT |
202 / 7.95 |
100 / 3.94 |
8,4 / 18.5 |
M415B4401 |
Andere Griffe, Flansche und Materialien auf Anfrage.

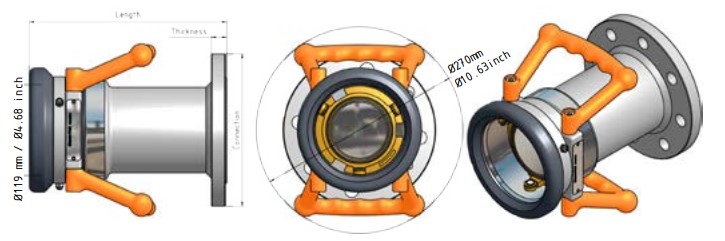

Connection |
Length mm/inch |
Thickness mm/inch |
Weight kg/lbs |
Code Nr. |
DN65 PN25/40 | 260 / 10.24 | 22,0 / 0.87 | 12,6 / 27.8 | M434B4401 |
2 ½” ANSI Cl. 300 | 264 / 10.39 | 25,4 / 1.0 | 13,3 / 29.3 | M460B4401 |
DN80 PN25/40 | 267 / 10.51 | 24,0 / 0.94 | 13,2 / 29.1 | M437B4401 |
3” ANSI Cl. 300 | 263 / 10.35 | 28,6 / 1.13 | 15,1 / 33.3 | M462B4401 |
Andere Griffe und Materialien auf Anfrage.

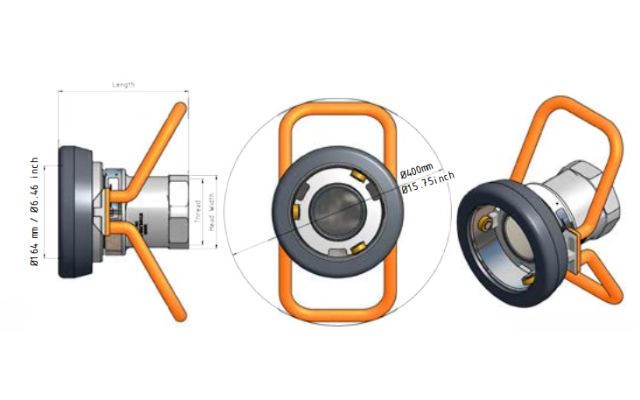

Thread |
Length mm/inch |
Head Width mm/inch |
Weight kg/lbs |
Code Nr. |
4” BSP | 223 / 8.78 | 130 / 5.12 | 15,7 / 34.6 |
M516B4401A |
4” NPT |
232 / 9.13 |
130 / 5.12 |
16,0 / 35.3 |
M517B4401 |
Andere Griffe und Materialien auf Anfrage.
Connection |
Length mm/inch |
Thickness mm/inch |
Weight kg/lbs |
Code Nr. |
DN100 PN25/40 | 233 / 9.17 | 24,0 / 0.94 | 20,8 / 45.9 | M540B4401 |
4” ANSI Cl. 300 | 241 / 9.49 | 31,7 / 1.25 | 24,3 / 53.6 | M564B4401 |
Andere Griffe und Materialien auf Anfrage.

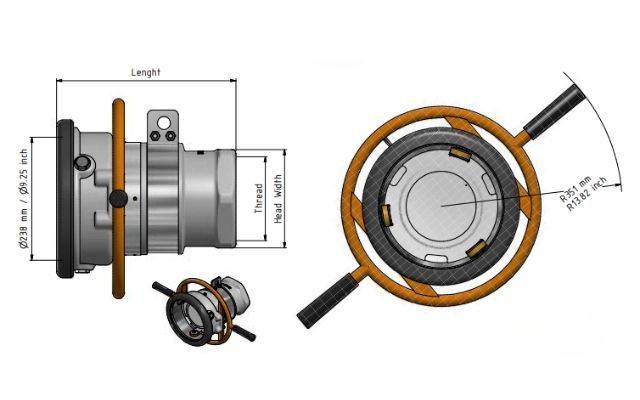

Thread |
Length mm/inch |
Head Width mm/inch |
Weight kg/lbs |
Code Nr. |
6” BSP | 343 / 13.5 | 190 / 7.48 | 49 / 108 | M6110B4401A |
6” NPT |
349 / 13.74 |
190 / 7.48 |
49,5 / 109.1 |
M6111B4401 |
Andere Griffe und Materialien auf Anfrage.

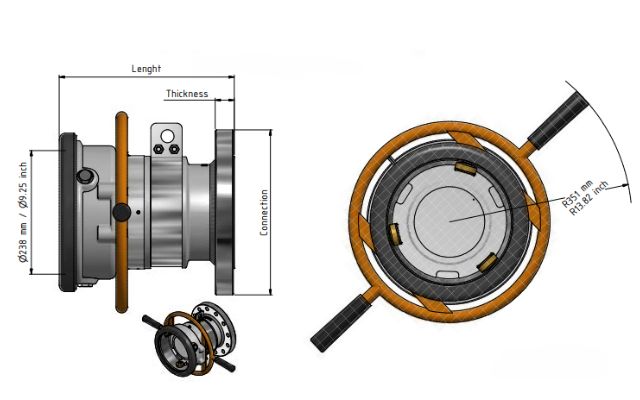

Connection |
Length mm/inch |
Thickness mm/inch |
Weight kg/lbs |
Code Nr. |
DN150 PN25/40 | 327,5 / 12.89 | 28,0 / 1.1 | 56,5 / 124.6 | M646B4401 |
6" ANSI Cl.300 | 336 / 13.23 | 36,5 / 1.44 | 63 / 138.9 | M6101B4401 |
Andere Griffe und Materialien auf Anfrage.

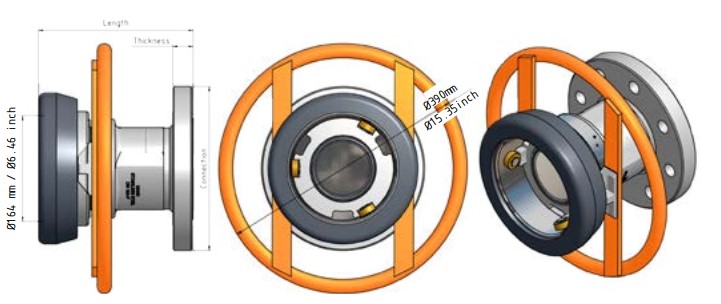

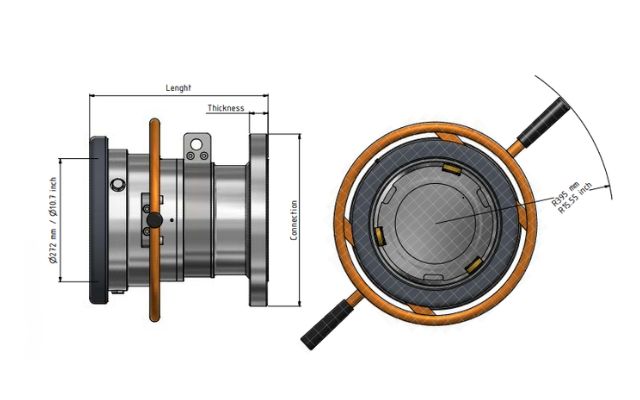

Connection |
Length mm/inch |
Thickness mm/inch |
Weight kg/lbs |
Code Nr. |
DN200 PN25 | 384 / 15.12 | 30,0 / 1.18 | 101,5 / 223.8 | M8104B4401 |
8” ANSI Cl.300 | 395 / 15.55 | 41,3 / 1.63 | 107,0 / 235.9 | M8106B4401 |
Andere Materialien auf Anfrage.

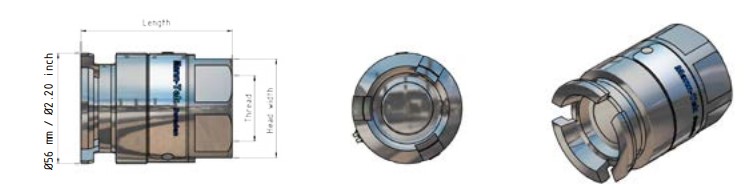

Erhältlich mit ACME zur Direktmontage an bestehenden Anschlüssen.
Thread |
Length mm/inch |
Head Width mm/inch |
Weight kg/lbs |
Code Nr. |
¾” BSP | 69 / 2.72 | 50 / 1.97 | 0,7 / 1.5 |
L101A4401A |
¾” NPT |
74 / 2.91 |
50 / 1.97 |
0,8 / 1.8 |
L102A4401 |
1” BSP | 70 / 2.76 | 50 / 1.97 | 0,7 / 1.5 |
L103A4401A |
1” NPT |
77 / 3.03 |
50 / 1.97 |
0,8 / 1.8 |
L104A4401 |
1 ¼” BSP | 70 / 2.76 | 50 / 1.97 | 0,7 / 1.5 |
L105A4401A |
1 ¼” NPT |
78 / 3.07 |
50 / 1.97 |
0,8 / 1.8 |
L106A4401 |
Andere Flansche und Materialien auf Anfrage.

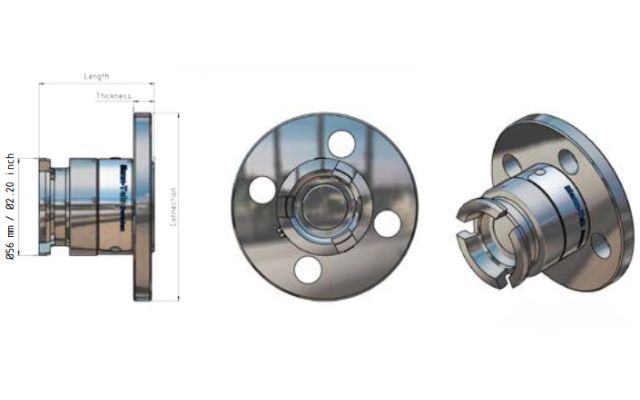

Connection |
Length mm/inch |
Thickness mm/inch |
Weight kg/lbs |
Code Nr. |
¾” ANSI Cl. 300 |
70 / 2.76 | 15,9 / 0.63 | 1,3 / 2.9 | L150A4401 |
DN25 PN25/40 | 73 / 2.87 | 18,0 / 0.71 | 1,4 / 3.1 | L124A4401 |
1” ANSI Cl. 300 | 72 / 2.83 | 17,5 / 0.69 |
1,5 / 3.3 |
L152A4401 |
DN32 PN25/40 | 73 / 2.87 | 18,0 / 0.71 | 1,5 / 3.3 | L126A4401 |
1 ¼” ANSI Cl. 300 | 74 / 2.91 | 19,0 / 0.75 | 1,5 / 3.3 |
L154A4401 |
Andere Materialien auf Anfrage.
Erhältlich mit ACME zur Direktmontage an bestehenden Anschlüssen.

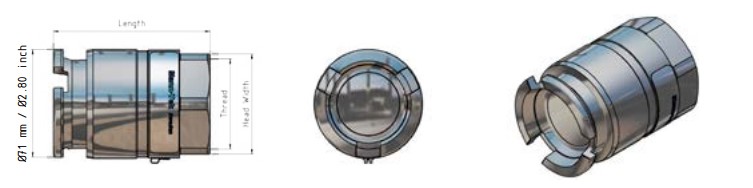

Thread |
Length mm/inch |
Head Width mm/inch |
Weight kg/lbs |
Code Nr. |
1 ½” BSP | 99 / 3.90 | 65 / 2.56 | 1,5 / 3.3 |
L207A4401A |
1 ½” NPT |
102 / 4.02 |
65 / 2.56 |
1,6 / 3.5 |
L208A4401 |
2” BSP | 101 / 3.98 | 65 / 2.56 | 1,2 / 2.6 | L210A4401A |
2” NPT |
102 / 4.02 |
65 / 2.56 |
1,3 / 2.9 |
L211A4401 |
Andere Flansche und Materialien auf Anfrage.

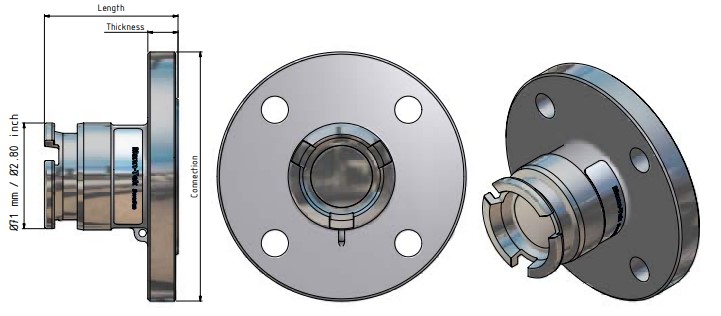

Connection |
Length mm/inch |
Thickness mm/inch |
Weight kg/lbs |
Code Nr. |
DN40 PN25/40 | 86,5 / 3.41 | 18 / 0.71 | 2,8 / 6.2 | L228A4401 |
1 ½” ANSI Cl. 300 | 88,5 / 3.41 | 20 / 0.79 |
3.2 / 7.1 |
L256A4401 |
DN50 PN25/40 | 88,5 / 3.41 | 20 / 0.79 | 3.5 / 7.7 | L231A4401 |
2” ANSI Cl. 300 | 88,5 / 3.41 | 20 / 0.79 | 3.5 / 7.7 | L258A4401 |
Andere Werkstoffe auf Anfrage.
Erhältlich mit ACME- und Witworth-Gewinde (z. B. W90) zur Direktmontage an bestehenden Anschlüssen.

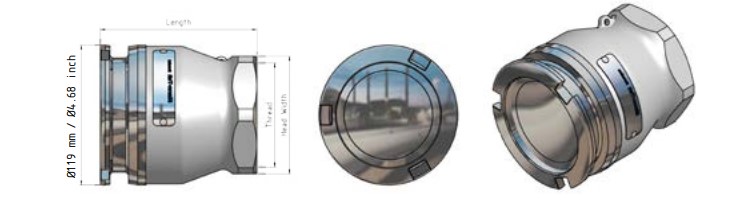

Thread |
Length mm/inch |
Head Width mm/inch |
Weight kg/lbs |
Code Nr. |
3” BSP | 134 / 5.28 | 100 / 3.94 | 3,0 / 6.6 | L414B4401A |
3” NPT | 144 / 5.67 | 100 / 3.94 | 3,0 / 6.6 | L415B4401 |
Andere Flansche und Materialien auf Anfrage.

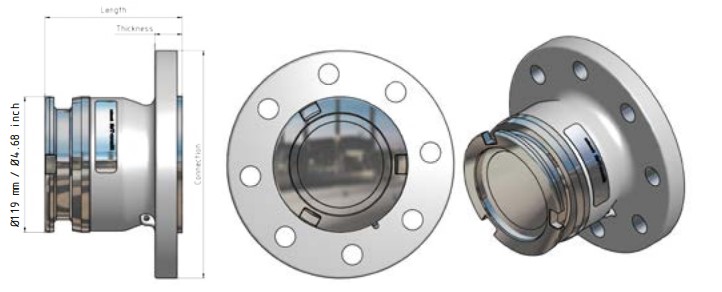

Connection |
Length mm/inch |
Thickness mm/inch |
Weight kg/lbs |
Code Nr. |
DN65 PN25/40 | 112 / 4.41 | 15 (22)* / 0.59 (0.87)* |
5,0 / 11.0 |
L434B4401 |
2 ½” ANSI Cl. 300 | 112 / 4.41 | 15 (24)* / 0.59 (0.94)* | 5,0 / 11.0 | L460B4401 |
DN80 PN25/40 | 112 / 4.41 | 15 (24)* / 0.59 (0.94)* |
5,5 / 12.1 |
L437B4401 |
3” ANSI Cl. 300 | 112 / 4.41 | 15 (24)* / 0.59 (0.94)* | 5,5 / 12.1 | L462B4401 |
Andere Materialien auf Anfrage.

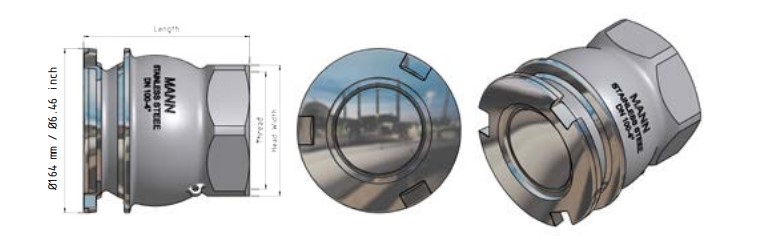

Thread |
Length mm/inch |
Head Width mm/inch |
Weight kg/lbs |
Code Nr. |
4” BSP | 156 / 6.14 | 125 / 4.92 | 6,1 / 13.4 |
L516B4401A |
4” NPT |
166 / 6.54 |
125 / 4.92 |
6,3 / 13.9 |
L517B4401 |
Andere Materialien auf Anfrage.

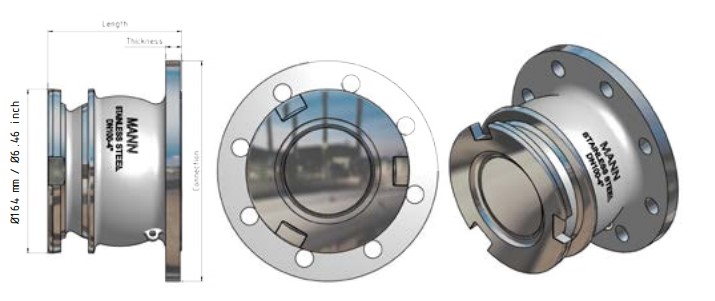

Connection |
Length mm/inch |
Thickness mm/inch |
Weight kg/lbs |
Code Nr. |
DN100 PN25/40 | 134 / 5.28 | 16 (24)* / 0.63 (0.94)* | 9,3 / 20.5 | L540B4401 |
4” ANSI Cl. 300 | 134 / 5.28 | 16 (24)* / 0.63 (0.94)* | 9,3 / 20.5 | L564B4401 |
Andere Flansche und Materialien auf Anfrage.
Thread |
Length mm/inch |
Head Width mm/inch |
Weight kg/lbs |
Code Nr. |
6” BSP | 201 / 7.91 | 190 / 7.48 | 17 / 37.5 |
L6110B4401A |
6” NPT |
207 / 8.15 |
190 / 7.48 |
17,3 / 38.1 |
L6111B4401 |
Andere Flansche und Materialien auf Anfrage.

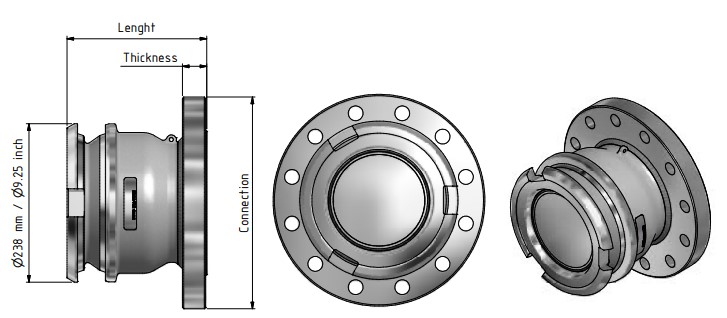

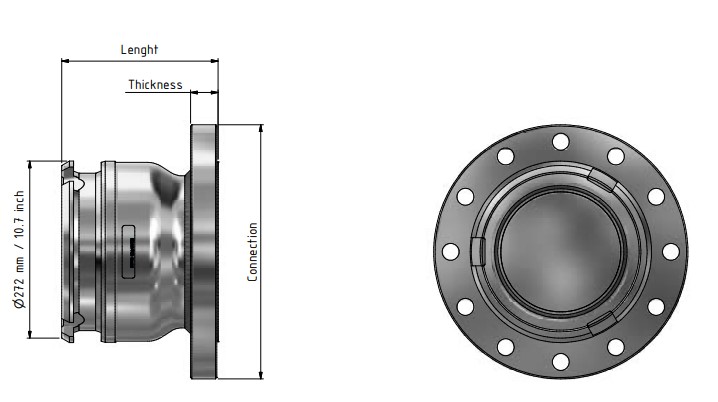

Connection |
Length mm/inch |
Thickness mm/inch |
Weight kg/lbs |
Code Nr. |
DN200 PN25 | 223 / 8.78 | 30 / 1.18 | 47,5 / 104.7 | L8104A4401 |
8" ANSI Cl. 300 | 234 / 9.21 | 41,3 / 1.63 | 53 / 116.8 | L8106A4401 |

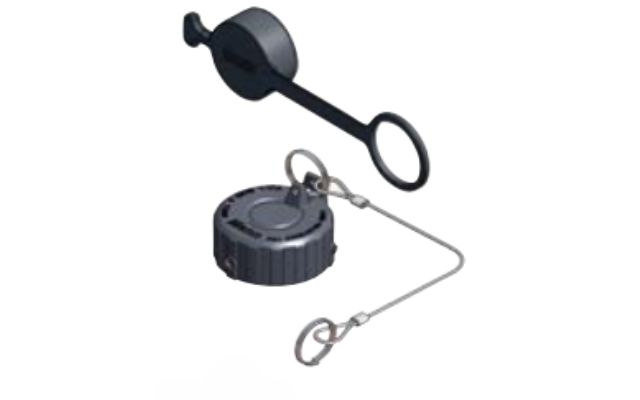

Staubschutz für Tankeinheit/Adapter
Staubschutz aus Gummi
Ein Staubschutz bietet hervorragenden Korrosionsschutz und ist beständig gegen Hitze und Kälte.
Staubschutz für mehr Sicherheit
Der Deckel lässt sich nur durch Ziehen des Verriegelungsstifts und gleichzeitiges Drehen vom Tankeinheit/Adapter entfernen. Der Staubschutz lässt sich manuell mit einem Vorhängeschloss verriegeln.
Standard-Verbunddeckel. Geeignet für eine Vielzahl von Chemie- und Mineralölprodukten.
Size |
Code Nr. |
Material |
1" (Ø56mm) | CG100D2201 | Composite |
2" (Ø71mm) | C200D1300 |
Rubber |
3" (Ø119mm) | C400D1300 |
Rubber |
3" (Ø119mm) | C400A1101 | Aluminium |
3" (Ø119mm) | C400E2202 | Composite |
3" (Ø119mm) | C400C4401 | Stainless Steel |
4" (Ø164mm) | C500B1101 | Aluminium |
Size |
Code Nr. |
Material |
4" (Ø164mm) | C500E2202 |
Composite |
4" (Ø164mm) | C500C4401 | Stainless Steel |
6" (Ø238mm) | C600A1101 |
Aluminium |
6" (Ø238mm) | C600A2202 |
Composite |
6" (Ø238mm) | C600A4401 | Stainless Steel |
8" (Ø272mm) | C800B1101 |
Aluminium |
8" (Ø272mm) | C800B4401 | Stainless Steel |
Dritte Absperrung (Ventil) für Eisenbahnwaggons, Container und Tankwagen
Die Druckkappen sind gemäß ADR/RID-Vorschriften als dritte Absperrung für Eisenbahnwaggons, Container und Tankwagen zugelassen. Das bedeutet, dass die Druckkappe anstelle herkömmlicher Kugelhähne verwendet werden kann.
Die Mann-Tek-Druckkappe für Tankeinheiten/Adapter wurde für maximale Bedienersicherheit und Behältersicherheit entwickelt.
Merkmale
• Druckanzeige
• Druckentlastung
• Zoll-/Siegelfunktion
• Automatische Verriegelung
• Manuell verriegelbar (mit Vorhängeschloss)
Size | Code Nr. |
Material |
2" (Ø71mm) | RG200A4401 | Stainless Steel |
3" (Ø119mm) | RG400A4401 | Stainless Steel |

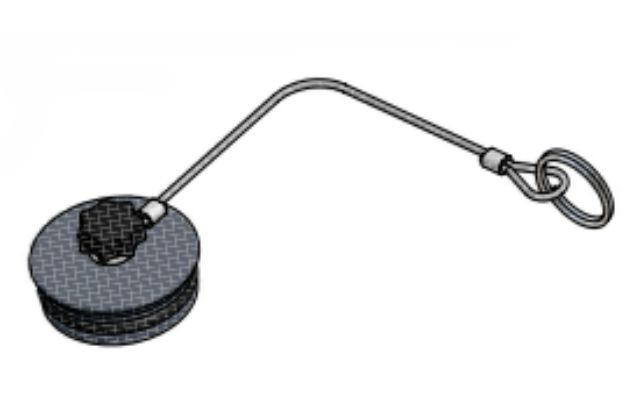

Verwenden Sie den Mann Tek Staubschutzstopfen, um das Eindringen von Schmutz und Wasser in die Kupplungen zu verhindern. Der Staubschutzstopfen besteht aus Verbundwerkstoff.
Andere Materialien auf Anfrage.
Size | Code Nr. | Material |
1" (Ø56mm) | V100A2201 |
Composite |
2" (Ø71mm) | V200A2201 |
Composite |
3" (Ø119mm) | V400A2201 |
Composite |
4" (Ø164mm) | V500A2201 |
Composite |
6" (Ø238mm) | V600A2201 |
Composite |
8" (Ø272mm) | V800A2201 |
Composite |

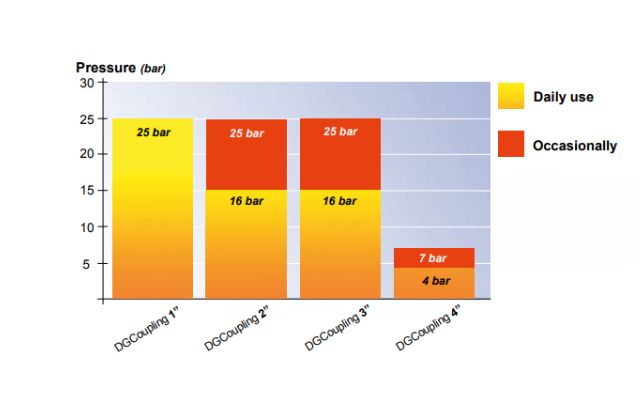

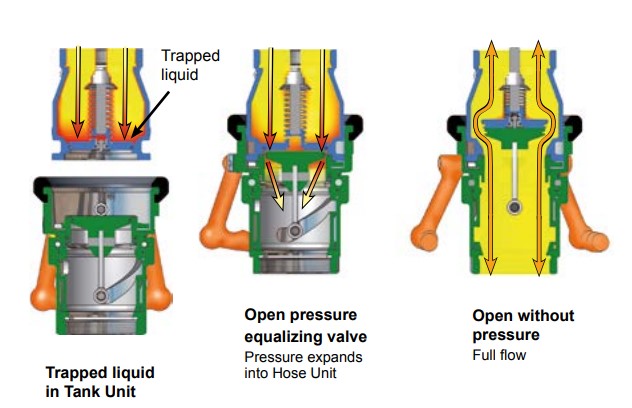

Kuppeln/Trennen unter Druck - Maximaldruck
Bei höheren Druckunterschieden oder eingeschlossener Flüssigkeit ist ein Überdruckventil für die Tankeinheit zu verwenden.
Dieses System gibt den Druck der eingeschlossenen Flüssigkeit ohne Verschütten an den Schlauchanschluss ab und erleichtert so das Anschließen.

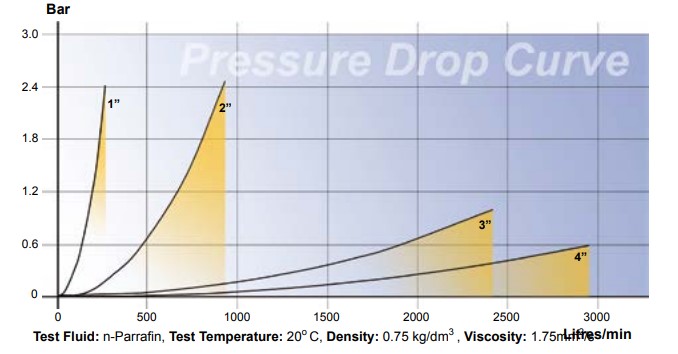

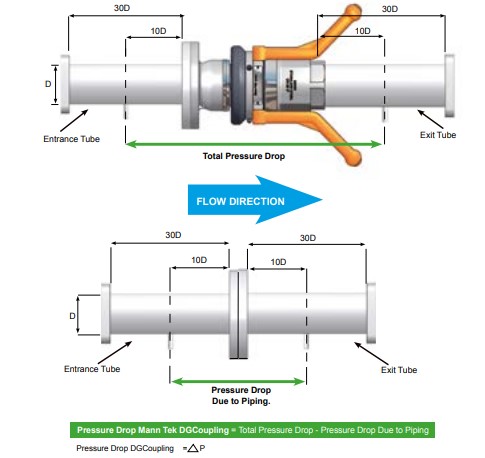

Abbildung Druckabfallmessung
Gemäß NATO STANAG 3756, Anhang E

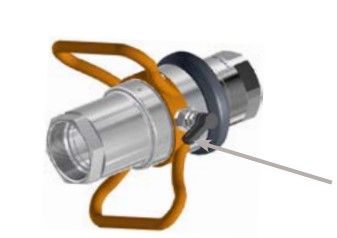

Die Schlaucheinheit mit „Stopp vor dem Trennen“ ist eine Funktion zur Erkennung von Leckagen in der Tankeinheit.
Nach dem Stoppen und der Dichtheitsprüfung muss der Benutzer die Schlauchkupplung manuell entriegeln, bevor er sie trennen kann.
Tankeinheiten und Schlaucheinheiten von DG Couplings sind mit ACME- und Whitworth-Gewinden zur direkten Montage an vorhandene Anschlüsse erhältlich.
Offene Gewindekupplungen von ACME werden seit langem in Eisenbahntanks verwendet, was zu hohen Produktverlusten sowie Umweltbelastungen und Gesundheitsrisiken führt.
Tankeinheiten, bei denen im angeschlossenen Zustand keine Teile über die Kupplung hinausragen.
Zur direkten Montage an Kugelhähnen etc.
Auf Anfrage!
Wenn die Gefahr besteht, dass durch unerwartete Bewegungen zwischen Be- und Entladestation zu hohe Kräfte auf den Schlauch wirken, ist die Kombination der Trockengaskupplung mit einer Nottrennkupplung eine gute Option.
Auf Anfrage!
Technische Daten
Abmessungen: 1" (Ø 56 mm), 2" (Ø 71 mm), 3" (Ø 119 mm), 4" (Ø 164 mm), 6" (Ø 238 mm) und 8" (Ø 272 mm)
Werkstoffe: Bronze/Messing und Edelstahl 316L, SS-EN 10 272-1.4
Dichtung: Standardwerkstoff: FPM (Viton) oder NBR (Nitril) gemäß EN 549 B2
Auf Anfrage: EPDM, Kalrez, NBR (Tieftemperatur), Perfluorelastomer (FFPM), Fluorsilikonkautschuk (MFQ), Chemraz und Viton GF.
Temperaturbereich: -20 °C (-4 °F) bis 80 °C (176 °F) (ein erweiterter Temperaturbereich von -50 °C (-58 °F) bis +200 °C (392 °F) ist je nach Dichtungswerkstoff möglich)
Max. Betriebsdruck: MWP 25 bar / MAWP 300 psi
Min. Berstdruck: 125 bar / 1813 psi
Sicherheitsfaktor: 5:1
Endanschlüsse: BSP-, NPT-, ACME- und Witworth-Gewinde, DIN- und AS-Anschlüsse. Andere Anschlüsse auf Anfrage.

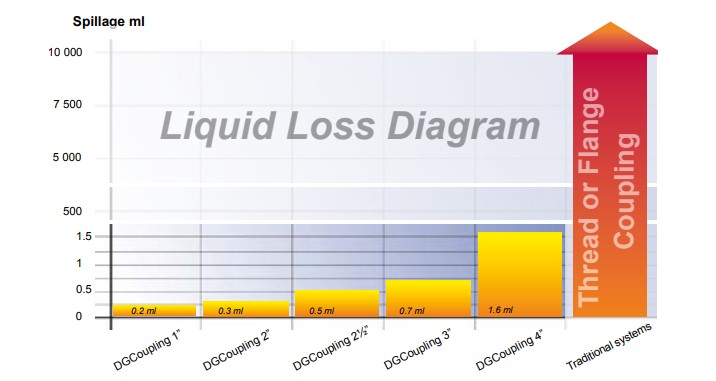

Vergleich des Flüssigkeitsverlusts beim Entkuppeln von Trockengaskupplungen und herkömmlichen Systemen mit offenen Gewindekupplungen oder Flansch-Flansch-Verbindungen. Das Diagramm zeigt, dass der Flüssigkeitsverlust bei herkömmlichen Systemen bis zu 10.000-mal höher sein kann als bei Trockengaskupplungen.
Flanschmessung – 1/2
Ø D = Durchmesser
Ø k = Mittendurchmesser
en= Anzahl der Löcher
Ø d = Lochdurchmesser
ANSI (ASA) B 16,5 |
INCH |
150 psi |
300 psi |
||||||
ØD |
Øk |
n |
Ød |
ØD |
Øk |
n |
Ød |
3/4” |
mm |
98,4 |
69,8 |
4 |
15,9 |
117,5 |
82,5 |
4 |
19 |
inch |
3 7/8 |
2 3/4 |
5/8 |
4 5/8 |
3 1/4 |
3/4 |
|||
1” |
mm |
107,7 |
79,4 |
4 |
15,9 |
123,8 |
88,9 |
4 |
19 |
inch |
4 1/4 |
3 1/8 |
5/8 |
4 7/8 |
3½ |
3/4 |
|||
1 1/4” |
mm |
117,5 |
88,9 |
4 |
15,9 |
133,3 |
98,4 |
4 |
19 |
inch |
4 5/8 |
3½ |
5/8 |
5 1/4 |
3 7/8 |
3/4 |
|||
1 1/2” |
mm |
127 |
98,4 |
4 |
15,9 |
155,6 |
114,3 |
4 |
22,2 |
inch |
5 |
3 7/8 |
5/8 |
6 1/8 |
4½ |
7/8 |
|||
2” |
mm |
152,4 |
120,6 |
4 |
19 |
165,1 |
127 |
8 |
19 |
inch |
6 |
4 3/4 |
3/4 |
6½ |
5 |
3/4 |
|||
2 1/2” |
mm |
177,8 |
139,7 |
4 |
19 |
190,5 |
149,2 |
8 |
22,2 |
inch |
7 |
5½ |
3/4 |
7½ |
5 7/8 |
7/8 |
|||
3” |
mm |
190,5 |
152,4 |
4 |
19 |
209,5 |
168,3 |
8 |
22,2 |
inch |
7½ |
6 |
3/4 |
8 1/4 |
6 5/8 |
7/8 |
|||
4” |
mm |
228,5 |
190,5 |
8 |
19 |
254 |
200 |
8 |
22,2 |
inch |
9 |
7½ |
3/4 |
10 |
7 7/8 |
7/8 |
|||
5” |
mm |
254 |
215,9 |
8 |
22,2 |
279,4 |
234,9 |
8 |
22,2 |
inch |
10 |
8½ |
7/8 |
11 |
9 1/4 |
7/8 |
|||
6” |
mm |
279,4 |
241,3 |
8 |
22,2 |
317,5 |
269,9 |
12 |
22,2 |
inch |
11 |
9½ |
7/8 |
12½ |
10 5/8 |
7/8 |
|||
8” |
mm |
342,9 |
298,4 |
8 |
22,2 |
381 |
330,2 |
12 |
25,4 |
inch |
13½ |
11 3/4 |
7/8 |
15 |
13 |
1 |
|||
10” |
mm |
406,4 |
361,9 |
12 |
25,4 |
444,5 |
387,3 |
16 |
28,6 |
inch |
16 |
141/4 |
1 |
17½ |
15 1/4 |
1 1/8 |
|||
12” |
mm |
482,6 |
431,8 |
12 |
25,4 |
520,7 |
450,8 |
16 |
31,7 |
inch |
19 |
17 |
1 |
20½ |
17 3/4 |
1 1/4 |
TW DIN 28459 |
|
DN |
ØD |
Øk |
n |
Ød |
TW1 |
50 |
mm |
154 |
130 |
8 |
11 |
inch |
6.06 |
5.12 |
|
0.43 |
||
TW1 |
80 |
mm |
154 |
130 |
8 |
11 |
inch |
6.06 |
5.12 |
|
0.43 |
||
TW3 |
100 |
mm |
174 |
150 |
8 |
14 |
inch |
6.85 |
5.91 |
|
0.55 |
||
TW5 |
125 |
mm |
204 |
176 |
8 |
14 |
inch |
8.03 |
6.93 |
|
0.55 |
||
TW7 |
150 |
mm |
240 |
210 |
12 |
14 |
inch |
9.45 |
8.27 |
|
0.55 |
T.T.M.A |
INCH |
ØD |
Øk |
n |
Ød |
2” |
mm |
114,3 |
95,3 |
6 |
11,1 |
inch |
4.50 |
3.75 |
0.44 |
||
3” |
mm |
142,9 |
123,8 |
8 |
11,1 |
inch |
5.63 |
4.87 |
0.44 |
||
4” |
mm |
168,3 |
149,2 |
8 |
11,1 |
inch |
6.63 |
5.87 |
0.44 |
||
5” |
mm |
196,9 |
177,8 |
12 |
11,1 |
inch |
7.75 |
7.00 |
0.44 |
||
6” |
mm |
228,6 |
206,4 |
12 |
11,1 |
inch |
9.00 |
8.13 |
0.44 |
||
8” |
mm |
276,2 |
257,2 |
16 |
11,1 |
inch |
10.87 |
10.13 |
0.44 |
Flanschmaß - 2/2
Ø D = Durchmesser
Ø k = Mittendurchmesser
en= Anzahl der Löcher
Ø d = Lochdurchmesser
ANSI (ASA) B 16,5 |
INCH |
150 psi |
300 psi |
||||||
ØD |
Øk |
n |
Ød |
ØD |
Øk |
n |
Ød |
3/4” |
mm |
98,4 |
69,8 |
4 |
15,9 |
117,5 |
82,5 |
4 |
19 |
inch |
3 7/8 |
2 3/4 |
5/8 |
4 5/8 |
3 1/4 |
3/4 |
|||
1” |
mm |
107,7 |
79,4 |
4 |
15,9 |
123,8 |
88,9 |
4 |
19 |
inch |
4 1/4 |
3 1/8 |
5/8 |
4 7/8 |
3½ |
3/4 |
|||
1 1/4” |
mm |
117,5 |
88,9 |
4 |
15,9 |
133,3 |
98,4 |
4 |
19 |
inch |
4 5/8 |
3½ |
5/8 |
5 1/4 |
3 7/8 |
3/4 |
|||
1 1/2” |
mm |
127 |
98,4 |
4 |
15,9 |
155,6 |
114,3 |
4 |
22,2 |
inch |
5 |
3 7/8 |
5/8 |
6 1/8 |
4½ |
7/8 |
|||
2” |
mm |
152,4 |
120,6 |
4 |
19 |
165,1 |
127 |
8 |
19 |
inch |
6 |
4 3/4 |
3/4 |
6½ |
5 |
3/4 |
|||
2 1/2” |
mm |
177,8 |
139,7 |
4 |
19 |
190,5 |
149,2 |
8 |
22,2 |
inch |
7 |
5½ |
3/4 |
7½ |
5 7/8 |
7/8 |
|||
3” |
mm |
190,5 |
152,4 |
4 |
19 |
209,5 |
168,3 |
8 |
22,2 |
inch |
7½ |
6 |
3/4 |
8 1/4 |
6 5/8 |
7/8 |
|||
4” |
mm |
228,5 |
190,5 |
8 |
19 |
254 |
200 |
8 |
22,2 |
inch |
9 |
7½ |
3/4 |
10 |
7 7/8 |
7/8 |
|||
5” |
mm |
254 |
215,9 |
8 |
22,2 |
279,4 |
234,9 |
8 |
22,2 |
inch |
10 |
8½ |
7/8 |
11 |
9 1/4 |
7/8 |
|||
6” |
mm |
279,4 |
241,3 |
8 |
22,2 |
317,5 |
269,9 |
12 |
22,2 |
inch |
11 |
9½ |
7/8 |
12½ |
10 5/8 |
7/8 |
|||
8” |
mm |
342,9 |
298,4 |
8 |
22,2 |
381 |
330,2 |
12 |
25,4 |
inch |
13½ |
11 3/4 |
7/8 |
15 |
13 |
1 |
|||
10” |
mm |
406,4 |
361,9 |
12 |
25,4 |
444,5 |
387,3 |
16 |
28,6 |
inch |
16 |
141/4 |
1 |
17½ |
15 1/4 |
1 1/8 |
|||
12” |
mm |
482,6 |
431,8 |
12 |
25,4 |
520,7 |
450,8 |
16 |
31,7 |
inch |
19 |
17 |
1 |
20½ |
17 3/4 |
1 1/4 |
TW DIN 28459 |
|
DN |
ØD |
Øk |
n |
Ød |
TW1 |
50 |
mm |
154 |
130 |
8 |
11 |
inch |
6.06 |
5.12 |
|
0.43 |
||
TW1 |
80 |
mm |
154 |
130 |
8 |
11 |
inch |
6.06 |
5.12 |
|
0.43 |
||
TW3 |
100 |
mm |
174 |
150 |
8 |
14 |
inch |
6.85 |
5.91 |
|
0.55 |
||
TW5 |
125 |
mm |
204 |
176 |
8 |
14 |
inch |
8.03 |
6.93 |
|
0.55 |
||
TW7 |
150 |
mm |
240 |
210 |
12 |
14 |
inch |
9.45 |
8.27 |
|
0.55 |
T.T.M.A |
INCH |
ØD |
Øk |
n |
Ød |
|
2” |
mm |
114,3 |
95,3 |
6 |
11,1 |
inch |
4.50 |
3.75 |
0.44 |
||
3” |
mm |
142,9 |
123,8 |
8 |
11,1 |
inch |
5.63 |
4.87 |
0.44 |
||
4” |
mm |
168,3 |
149,2 |
8 |
11,1 |
inch |
6.63 |
5.87 |
0.44 |
||
5” |
mm |
196,9 |
177,8 |
12 |
11,1 |
inch |
7.75 |
7.00 |
0.44 |
||
6” |
mm |
228,6 |
206,4 |
12 |
11,1 |
inch |
9.00 |
8.13 |
0.44 |
||
8” |
mm |
276,2 |
257,2 |
16 |
11,1 |
inch |
10.87 |
10.13 |
0.44 |
Den gewünschten Dry Gas Couplings nicht gefunden? Bitte füllen Sie das untenstehende Formular aus, und wir helfen Ihnen gerne weiter!
Neugierig auf unseren blog? Schauen sie sich hier alle unsere beiträge an!
Lesen Sie die Blogbeiträge
