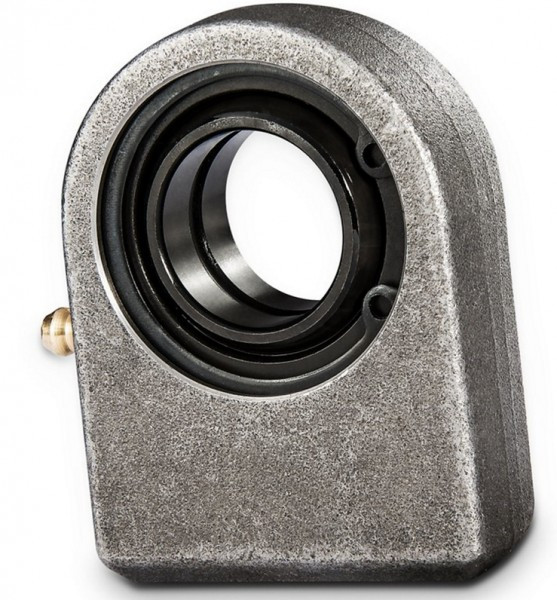

Gelenkköpfe WS110CE-N - GN110LO - 110 x 110 x 185

local_shipping Auf Angebotsbasis

Wählen d (lagerbohrung)

Wählen abmessungen

Lieferzeit oder Preis unbekannt. Fordern Sie ein Angebot für Preis und Lieferzeit an.

Direkt zu:

Plus- und Minuspunkte

Wartungspflichtiger Hydraulik-Gelenkkopf zum Schweißen
Die Lager der Baureihe GEEW··ES sind fest im Gehäuse montiert und mit einem Sicherungsring befestigt.
Mit Schweißfase
Schmierung über Schmiernippel im Gehäuse möglich
Werkstoff: S 355

Spezifikationen

Artikelnummer	WS110CE-N - GN110LO
d (Lagerbohrung)	110 mm
Abmessungen	110 x 110 x 185
B (Innenringbreite)	110 mm
C1 max (Kopfbreite)	80 mm
CN Radiale Lagerluft	0,065 - 0,165 mm
Farbe	Grau
gelijk aan a	GN..LO
gelijk aan b	TS..CE-N
gelijk aan c	SN..L
Gesamthöhe Stangenkopf (L)	332,5 mm
h (Schaftlänge)	185 mm
Kippwinkel	4 α° ≈
Material	ST 52-3
Mittenabstand (I)	185 mm
Model bescheibung	20-110mm
Modell	Wartungsbedürftiges Stangenende
Rod Cup Fußbreite (D2)	124 mm
Stangenkopfbreite (D1)	295 mm
Temperatur	-60 °C kurzfristig +150 °C
Tragzahlen dynamic	655 kN
Tragzahlen statisch	1490 kN
Wartung erforderlich
