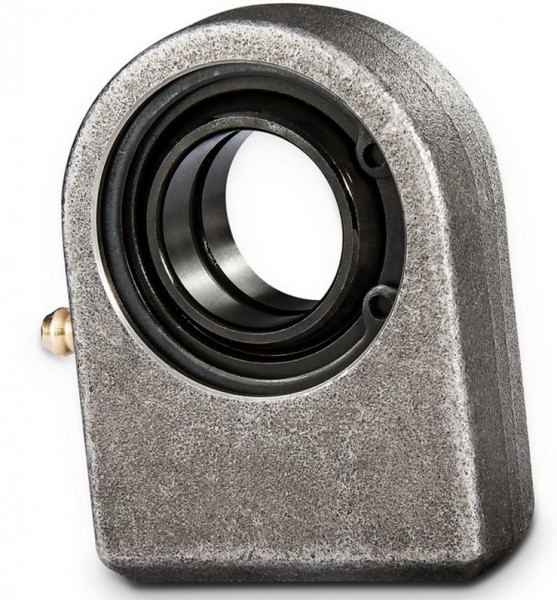

Gelenkköpfe WS20CE-N - GN20LO - 20 x 20 x 38

local_shipping Auf Angebotsbasis

Wählen d (lagerbohrung)

Wählen abmessungen

€ 12,87 pro Stück inkl. MwSt.

€ 12,87 exkl. MwSt.

Stk.

€ 12,87 pro Stück inkl. MwSt.

€ 12,87 exkl. MwSt.

Stück

check 25 Jahre Erfahrung

check Kundenbewertung 8,9/10

Direkt zu:

Plus- und Minuspunkte

Wartungspflichtiger Hydraulik-Gelenkkopf zum Schweißen
Die Lager der Baureihe GEEW··ES sind fest im Gehäuse montiert und mit einem Sicherungsring befestigt.
Mit Schweißfase
Schmierung über Schmiernippel im Gehäuse möglich
Werkstoff: S 355

Spezifikationen

Lieferfrist	Fordern Sie ein Angebot an
Artikelnummer	WS20CE-N - GN20LO
EAN	6096015726770
d (Lagerbohrung)	20 mm
Abmessungen	20 x 20 x 38
B (Innenringbreite)	20 mm
C1 max (Kopfbreite)	19 mm
CN Radiale Lagerluft	0,030 - 0,082 mm
Farbe	Grau
gelijk aan a	GN..LO
gelijk aan b	TS..CE-N
gelijk aan c	SN..L
Gesamthöhe Stangenkopf (L)	63 mm
h (Schaftlänge)	38 mm
Kippwinkel	4 α° ≈
Material	ST 52-3
Mittenabstand (I)	38 mm
Model bescheibung	20-110mm
Modell	Wartungsbedürftiges Stangenende
Rod Cup Fußbreite (D2)	25 mm
Stangenkopfbreite (D1)	50 mm
Temperatur	-60 °C kurzfristig +150 °C
Tragzahlen dynamic	30 kN
Tragzahlen statisch	74 kN
Wartung erforderlich
