| Artikelnummer | N516D1101 |
| EAN | 6096031176153 |
| Abdichtung | Viton® FPM/FKM |
| Art der Kupplung | Breaking Bolt - Industrial Version |
| Außendurchmesser | Ø 219,5 mm |
| Berstdruck | 50 bar |
| fur | Typisch voor overdracht tussen schip-en-boorplatform (ship to rig) en schip-naar-schip |
| Gewinde Anschluss | BSP 4" |
| Gewinde type | BSP |
| Gütesiegel | Voldoet aan de Europese Richtlijn Drukapparatuur (PED) categorie 2 en ATEX, ADR, RID en IMDG |
| Material | Aluminium |
| Max. Druck bei 20°C | 10 bar |
| Mit Kragen für Klemmskala? | remove |
| Model bescheibung | Industrial Version |
| Modell | Industrial Safety Break Away |
| Nennweite | F 4" BSP |
| Norm | EN ISO 228 & ISO 9001 DIN |
| Temperatur | -20 °C kurzfristig +200 °C |
| attachment | Datasheet N516D1101 |

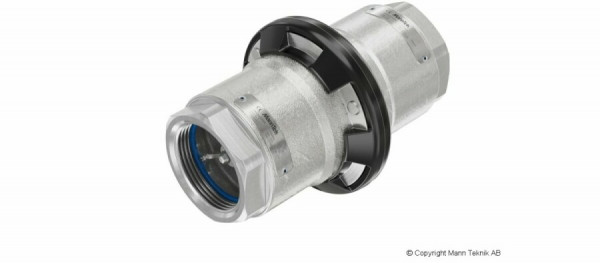

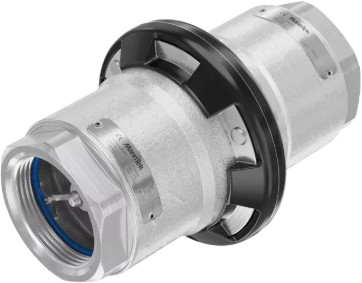

Die Manntek Industrial Safety Break-away-Kupplung (SBC) ist eine entscheidende Sicherheitskomponente, die entwickelt wurde, um kostspielige Schäden, Umweltverschmutzung und gefährliche Situationen in Be- und Entladesystemen zu verhindern. Diese Kupplungen sind als das "schwächste Glied" der Schlauchleitung oder des Ladearms konzipiert. Wenn ein Fahrzeug, wie ein Tankwagen oder ein Schiff, unbeabsichtigt wegfährt oder abtreibt, während die Verbindung noch besteht, trennt die Kupplung die Verbindung kontrolliert, sobald die Zugkraft den eingestellten Bruchwert von 24 kN überschreitet.
Das einzigartige Design der Industrial Version stellt sicher, dass die Verbindung nicht nur bei geradem Zug trennt, sondern auch bei einem Winkel von bis zu 90 Grad effektiv auslöst. Im Moment der Trennung dichtet die Kupplung beide offenen Enden sofort und automatisch durch interne Ventile hermetisch ab. Dadurch wird der Produktaustritt auf ein Minimum reduziert, was sowohl die Arbeitsumgebung als auch das Ökosystem schützt.
Diese Ausführung ist aus hochwertigem Aluminium gefertigt und beidseitig mit einem 4-Zoll-BSP-Innengewinde ausgestattet. Die Kupplung ist mit Viton (FPM)-Dichtungen versehen, die eine hervorragende Beständigkeit gegen Ozon, Witterung, Alterung und Chemikalien aufweisen. Diese Dichtungen sind für Betriebstemperaturen zwischen 20°C und +200°C geeignet. Dank der robusten Konstruktion kann die Kupplung nach einem Vorfall vor Ort wieder zusammengebaut werden, indem lediglich die drei externen Abreißbolzen durch einen Ersatzteilsatz ersetzt werden.
Anwendung: Geeignet für eine breite Palette von Produkten, einschließlich Erdölprodukten, Chemikalien und Lebensmitteln.
Maximaler Betriebsdruck: 10 bar (Prüfdruck 15 bar, minimaler Berstdruck 50 bar).Bruchwert: Eingestellt auf eine Zugkraft von 24 kN.
Anschluss: 4" BSP-Innengewinde (nach EN ISO 228) an beiden Seiten.
Material: Aluminiumgehäuse mit FPM (Viton)-Dichtungen.
Zertifizierung: Erfüllt die Anforderungen der europäischen Druckgeräterichtlinie (PED) und ist für den Transport gefährlicher Güter auf der Straße (ADR), Schiene (RID) und per Schiff (IMDG) zugelassen.
ATEX: Geeignet für den Einsatz in explosionsgefährdeten Bereichen (Zone 1).
Diese Kupplung ist die ideale Lösung für das sichere Be und Entladen von Straßen und Schienentankwagen, ISO-Containern und Schiff-zu-Land-Übertragungen.
