| Artikelnummer | N103M1101 |
| EAN | 6096010365394 |
| Abdichtung | Viton® FPM/FKM |
| Art der Kupplung | Breaking Bolt - Marine Version |
| Außendurchmesser | Ø 85 mm |
| Berstdruck | 80 bar |
| fur | Kleinere maritieme transfers, bunkering en industriële toepassingen waar een compacte 1" veiligheidskoppeling vereist is. |
| Gewinde Anschluss | BSP 1" |
| Gewinde type | BSP |
| Gütesiegel | Voldoet aan de Europese Richtlijn Drukapparatuur (PED) categorie 2 en ATEX, ADR, RID en IMDG |
| Material | Aluminium |
| Max. Druck bei 20°C | 16 bar |
| Mit Kragen für Klemmskala? | remove |
| Model bescheibung | Marine Version |
| Modell | Marine Safety Break Away |
| Nennweite | F 1" BSP |
| Norm | EN ISO 228 & ISO 9001 DIN |
| Temperatur | -20 °C kurzfristig +200 °C |
| attachment | Datasheet N103M1101 |

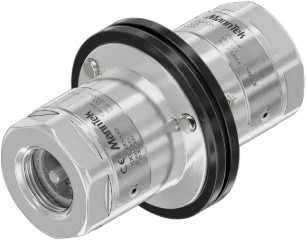

Die MannTek Marine Abreißkupplung (SBC), bekannt unter der Artikelnummer N103M1101, ist eine wesentliche Sicherheitskomponente, die speziell für maritime Bedingungen entwickelt wurde. Diese Kupplung fungiert als bewusstes „schwächstes Glied“ in einer Schlauchleitung oder einem Ladearm, um kostspielige Schäden und gefährliche Leckagen zu vermeiden. Wenn ein Schiff oder Bunkerboot unbeabsichtigt abtreibt, während die Verbindung noch besteht, trennt die Kupplung die Verbindung kontrolliert, sobald die Zugkraft den eingestellten Brechwert überschreitet.
Im Gegensatz zur Industrie-Version ist diese Marine-Version (N103M1101) speziell darauf ausgelegt, eine höhere Widerstandsfähigkeit gegen Torsions- und Biegebelastungen zu bieten. Dies verhindert, dass die Kupplung unbeabsichtigt durch externe Faktoren wie Wellengang oder die natürliche Bewegung des Schiffes aktiviert wird. Im Moment des Abreißens trennt sich die Kupplung und beide Enden werden sofort und automatisch durch interne Ventile hermetisch abgedichtet, wodurch Produktverlust minimiert und die Umwelt geschützt wird.
Diese Ausführung ist aus hochwertigem Aluminium gefertigt und beidseitig mit einem 1-Zoll-BSP-Innengewindeanschluss nach EN ISO 228 ausgestattet. Dank der robusten Viton-Dichtungen (FKM/FPM) ist die Kupplung hervorragend beständig gegen Ozon, Verwitterung und verschiedene Chemikalien bei Temperaturen zwischen -20°C und +200°C. Nach einem Vorfall kann die Kupplung einfach vor Ort durch den Austausch der drei externen Brechbolzen mit einem Original-Ersatzteilset wieder zusammengebaut werden.
Anwendung: Ideal für Ship-to-Rig-, Ship-to-Ship- und Bunker-Übertragungen von Kraftstoffen, Chemikalien und flüssigen Lebensmitteln.
Maximaler Betriebsdruck: 16 bar (Prüfdruck 24 bar, minimaler Berstdruck 80 bar).Brechwert: Eingestellt auf eine definierte axiale Zugkraft (standardmäßig 9 kN für diese Konfiguration).
Material: Aluminiumgehäuse mit FPM (Viton) Dichtungen.
Zertifizierung: Erfüllt die Anforderungen der europäischen Druckgeräterichtlinie Kategorie 2 und ist u.a. von Lloyd's Register zugelassen.
Sicherheit: Geeignet für den Einsatz in ATEX-Zone 1 und zugelassen für den Transport gefährlicher Güter (ADR, RID, IMDG).
