| Artikelnummer | N414M1101 |
| EAN | 6096007772730 |
| Abdichtung | Viton® FPM/FKM |
| Art der Kupplung | Breaking Bolt - Marine Version |
| Außendurchmesser | Ø 171 mm |
| Berstdruck | 50 bar |
| fur | Maritieme tankers, bunkeren van vliegtuigbrandstof, ISO-containers en rail-tankers. |
| Gewinde Anschluss | BSP 3" |
| Gewinde type | BSP |
| Gütesiegel | Voldoet aan de Europese Richtlijn Drukapparatuur (PED) categorie 2 en ATEX, ADR, RID en IMDG |
| Material | Aluminium |
| Max. Druck bei 20°C | 10 bar |
| Mit Kragen für Klemmskala? | remove |
| Model bescheibung | Marine Version |
| Modell | Marine Safety Break Away |
| Nennweite | F 3" BSP |
| Norm | EN ISO 228 & ISO 9001 DIN |
| Temperatur | -20 °C kurzfristig +200 °C |

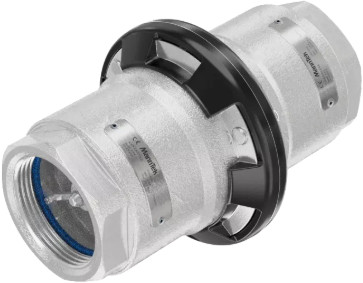

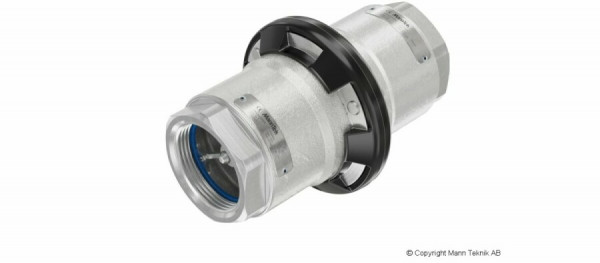

Die Manntek Marine Safety Break-away-Kupplung (SBC) ist eine lebenswichtige Sicherheitskomponente, die entwickelt wurde, um kostspielige Anlagenschäden und gefährliche Leckagen in maritimen und industriellen Umgebungen zu verhindern. Diese Kupplung fungiert als gezielte „Sollbruchstelle“ in einer Schlauchleitung oder einem Ladearm. Wenn ein Schiff, Bunkerboot oder Tankwagen unbeabsichtigt wegfährt oder abtreibt, während die Verbindung noch besteht, trennt die Kupplung die Verbindung kontrolliert, sobald die axiale Zugkraft den eingestellten Bruchwert von 13 kN überschreitet.
Die Marine-Version dieser Kupplung wurde speziell entwickelt, um einen höheren Widerstand gegen Torsions- und Biegekräfte zu bieten. Dies ist entscheidend, um eine ungewollte Aktivierung durch Wellengang oder die natürliche Bewegung eines Schiffes zu verhindern. Im Moment der Trennung werden beide Seiten der Verbindung sofort und automatisch durch interne Ventile hermetisch abgedichtet. Dadurch wird der Produktaustritt auf ein absolutes Minimum reduziert, was sowohl die Arbeitsumgebung als auch die Umwelt schützt.
Diese Ausführung ist aus hochwertigem Aluminium gefertigt und beidseitig mit einem 3-Zoll-BSP-Innengewinde (nach EN ISO 228) ausgestattet. Die Kupplung ist mit Standard-Viton (FPM)-Dichtungen ausgestattet, die eine hervorragende Beständigkeit gegen Ozon, Verwitterung und Chemikalien bei Temperaturen zwischen -20°C und +200°C aufweisen. Nach einem Vorfall kann die Kupplung einfach vor Ort instand gesetzt werden, indem die Abreißbolzen durch einen Original-Ersatzteilsatz ersetzt werden.
Anwendung: Ideal für Bunkervorgänge, Schienen- und Straßentransport, ISO-Container und Ship-to-Shore-Übertragungen.
Maximaler Betriebsdruck: 10 bar (Prüfdruck 15 bar, minimaler Berstdruck 50 bar).
Bruchwert: Eingestellt auf eine axiale Zugkraft von 13 kN.
Material: Aluminiumgehäuse mit FPM (Viton)-Dichtungen.
Zertifizierung: Erfüllt die europäische Druckgeräterichtlinie (PED) und ist von Lloyd's Register zugelassen.
Sicherheit: Geeignet für den Einsatz in explosionsgefährdeten Bereichen (ATEX Zone 1) und zugelassen für den Transport gefährlicher Güter (ADR, RID, IMDG).
