| Artikelnummer | N414M4401 |
| EAN | 6096011322327 |
| Abdichtung | Viton® FPM/FKM |
| Art der Kupplung | Breaking Bolt - Marine Version |
| Außendurchmesser | Ø 171 mm |
| Berstdruck | 125 bar |
| fur | Maritieme brandstofbunkering, schip-naar-wal, schip-naar-schip en ship-to-rig transfers. |
| Gewinde Anschluss | BSP 3" |
| Gewinde type | BSP |
| Gütesiegel | Voldoet aan de Europese Richtlijn Drukapparatuur (PED) categorie 2 en ATEX, ADR, RID en IMDG |
| Material | Edelstahl |
| Max. Druck bei 20°C | 25 bar |
| Mit Kragen für Klemmskala? | remove |
| Model bescheibung | Marine Version |
| Modell | Marine Safety Break Away |
| Nennweite | F 3" BSP |
| Norm | EN ISO 228 & ISO 9001 DIN |
| Technisches Material | Stainless Steel 1.4408 (AISI 316) |
| Temperatur | -20 °C kurzfristig +200 °C |
| attachment | Datasheet N414M4401 |

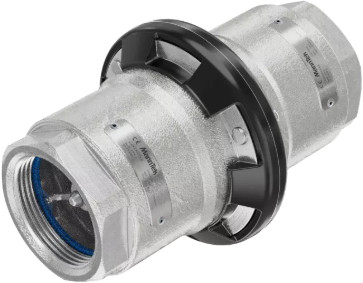

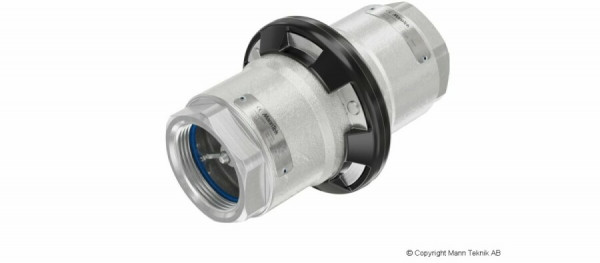

Die Manntek Marine Safety Break-away-Kupplung (SBC) ist eine hochwertige Sicherheitskomponente, die für den Schutz von Anlagen und der Umwelt während des Flüssigkeitstransfers im maritimen Sektor unerlässlich ist. Diese Kupplung fungiert als kontrollierte Sollbruchstelle in der Schlauchverbindung. Wenn ein Schiff, Bunkerschiff oder eine Offshore-Plattform unbeabsichtigt abtreibt oder sich wegbewegt, trennt die Kupplung die Verbindung, sobald die axiale Zugkraft den eingestellten Bruchwert von 33 kN überschreitet.
Diese Marine-Version ist speziell darauf ausgelegt, eine hohe Widerstandsfähigkeit gegen Torsionskräfte und Biegebelastungen zu bieten. Dieses Design verhindert, dass die Kupplung vorzeitig oder unbeabsichtigt durch externe Faktoren wie Wellengang oder Seegang aktiviert wird. Im Moment der Auslösung schließen die internen Ventile auf beiden Seiten sofort und hermetisch ab. Dadurch wird der Austritt von Medien auf ein Minimum reduziert, was für die Sicherheit an Deck und den Schutz der Meeresumwelt entscheidend ist.
Das Gehäuse ist aus robustem Edelstahl 316 (1.4408) gefertigt, der maximale Korrosionsbeständigkeit in salzhaltigen Umgebungen bietet. Die Kupplung verfügt über einen 3-Zoll-BSP-Innengewindeanschluss und verwendet Viton (FPM)-Dichtungen. Diese Dichtungen weisen eine hervorragende Beständigkeit gegen Chemikalien und extreme Temperaturen zwischen -20°C und +200°C auf. Nach einem Vorfall kann die Kupplung einfach und schnell vor Ort durch Austausch der Abreißbolzen wiederhergestellt werden.
Anwendung: Ideal für Ship-to-Shore-, Ship-to-Ship- und Offshore-Bunkerung von Chemikalien und Kraftstoffen.
Maximaler Betriebsdruck: 25 bar (Prüfdruck 37,5 bar, minimaler Berstdruck 125 bar).
Bruchwert: Eingestellt auf eine axiale Zugkraft von 33 kN.
Material: Gehäuse aus Edelstahl 316 mit FPM (Viton)-Dichtungen.
Zertifizierung: Entspricht der PED-Richtlinie (Kategorie 2) und ist von Lloyd's Register zugelassen.
Sicherheit: ATEX-Zone 1 zertifiziert und für den Transport gefährlicher Güter (ADR, RID, IMDG) geeignet
